A decisão entre subestação aérea e subestação abrigada é extremamente relevante para indústrias que buscam eficiência, segurança e confiabilidade no fornecimento de energia. Isso porque o tipo de instalação influencia diretamente os custos de operação, a durabilidade dos equipamentos e a continuidade do processo produtivo.
Além disso, cada modelo apresenta características técnicas distintas, vantagens específicas e limitações que precisam ser analisadas com atenção. Portanto, entender essas diferenças é essencial para definir qual solução se adapta melhor ao ambiente industrial, considerando aspectos normativos, condições ambientais e demandas operacionais.
O que é uma subestação de energia?
Antes de comparar os tipos, é importante compreender a função de uma subestação elétrica. Ela é responsável por receber energia da concessionária, geralmente em alta ou média tensão, e transformá-la para níveis adequados de consumo.
De acordo com a NBR 14039 – Instalações Elétricas de Média Tensão, essas estruturas devem garantir confiabilidade, facilidade de manutenção e segurança contra choques elétricos. Além disso, em ambientes industriais, as subestações precisam suportar cargas elevadas, operar de forma contínua e reduzir ao máximo o risco de paradas não programadas.

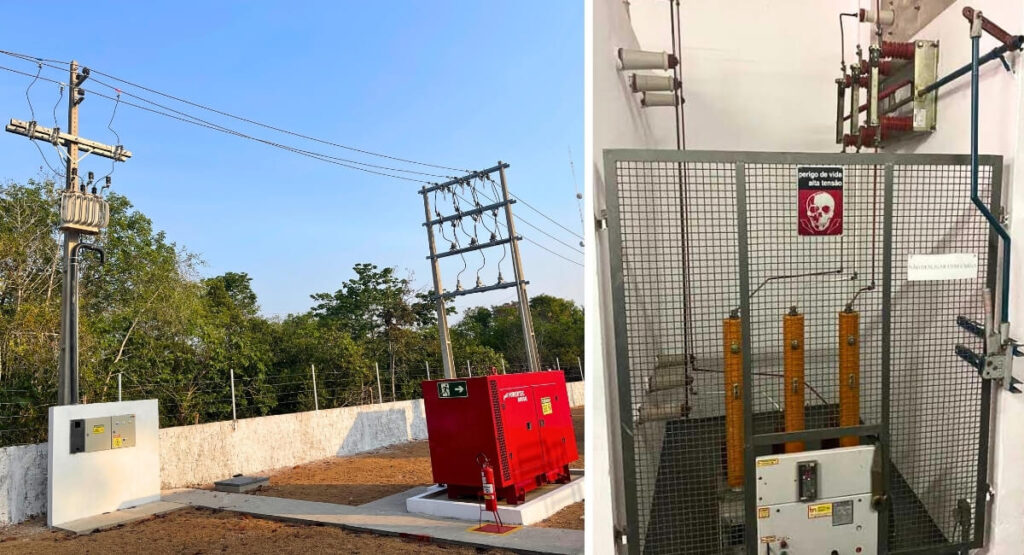

Diferença entre subestação aérea e abrigada
Embora ambas tenham a mesma função, a forma como são construídas e protegidas faz toda a diferença no desempenho a longo prazo.

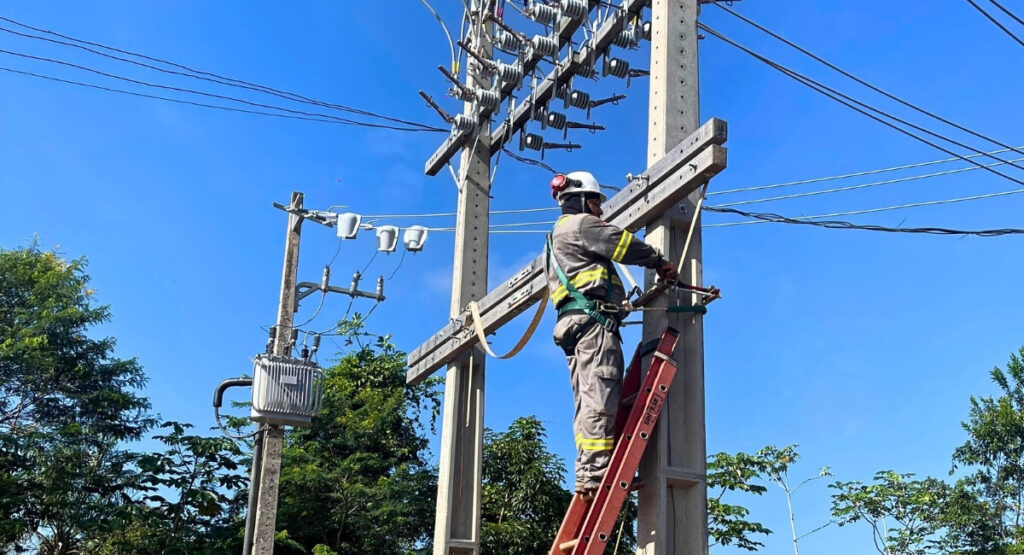

Subestação aérea
Esse tipo é instalado em estruturas elevadas, como postes ou pórticos metálicos, geralmente a céu aberto. Entre seus componentes estão transformadores, chaves seccionadoras, para-raios e barramentos expostos.
Como vantagem, destaca-se o custo inicial mais baixo e a facilidade de ampliação. Além disso, a instalação costuma ser mais rápida e simplificada.
No entanto, por estar exposta ao clima, exige equipamentos com alto grau de proteção e inspeções frequentes para prevenir falhas.
Subestação abrigada
Ao contrário da versão aérea, a subestação abrigada é construída dentro de edificações ou abrigos específicos, onde os equipamentos ficam protegidos contra intempéries.
Sua principal vantagem é a maior durabilidade dos componentes, já que ficam menos expostos à umidade, à poeira e a variações bruscas de temperatura. Além disso, o controle de acesso é mais eficiente, o que aumenta a segurança operacional.
Em contrapartida, esse tipo de instalação costuma ter custo inicial mais elevado e requer espaço interno adequado, além de sistemas de ventilação ou climatização.

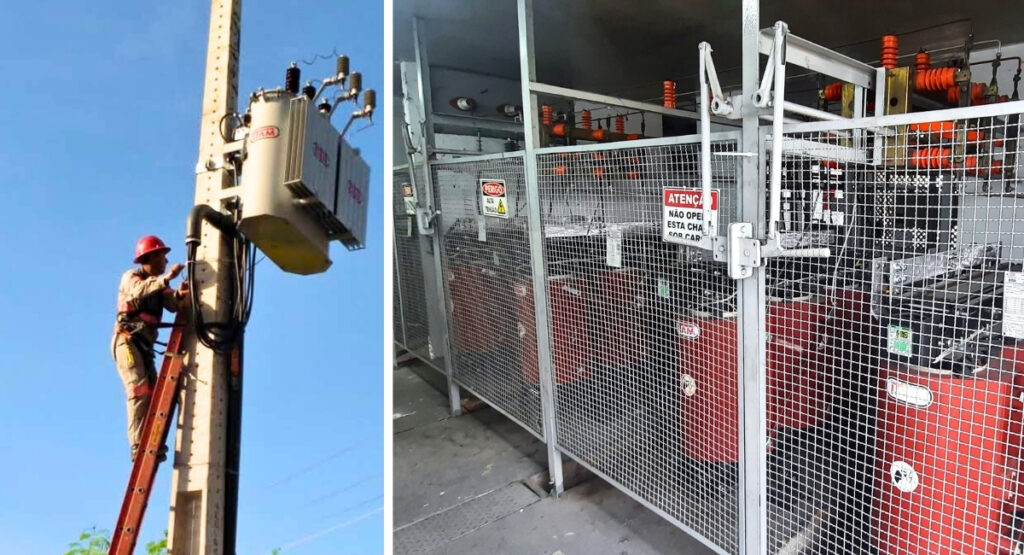

Critérios técnicos para escolher a melhor opção
Para definir qual modelo é mais eficiente, é fundamental avaliar um conjunto de fatores técnicos.
1. Condições ambientais
Se o local apresenta alta umidade, poeira ou gases corrosivos, a subestação abrigada geralmente é mais indicada. Isso porque o abrigo minimiza o desgaste e aumenta a vida útil dos equipamentos. Por outro lado, em áreas abertas, com boa ventilação e baixo índice de poluição, a subestação aérea pode oferecer desempenho satisfatório.
2. Segurança operacional
Em termos de segurança, a subestação abrigada leva vantagem devido ao controle de acesso mais restrito. Já a subestação aérea exige isolamento físico, sinalização clara e barreiras de proteção para evitar acidentes.
3. Manutenção e inspeção
Enquanto a subestação aérea permite inspeções visuais mais rápidas, ela também exige manutenção mais frequente devido à exposição climática. Já a abrigada reduz a periodicidade das intervenções, embora o acesso aos equipamentos possa demandar mais tempo.
4. Custo e vida útil
Embora a subestação aérea tenha menor custo de implantação, a necessidade de manutenção regular pode elevar o gasto ao longo do tempo. Em contrapartida, a abrigada, apesar do investimento inicial mais alto, tende a gerar economia no médio e longo prazo.
Normas e regulamentações
Segundo a NBR 14039, as subestações devem seguir requisitos de dimensionamento, aterramento, proteção e manutenção. Além disso, a NR-10 determina que apenas profissionais qualificados e autorizados realizem serviços nessas instalações.
Outras normas importantes incluem:
- NBR 5410 – Instalações elétricas de baixa tensão.
- NBR 5419 – Proteção contra descargas atmosféricas.
- Procedimentos da concessionária de energia local.
Cumprir essas diretrizes garante operabilidade, segurança e conformidade legal.
Eficiência e continuidade operacional
A eficiência de uma subestação está diretamente ligada à capacidade de fornecer energia estável e segura. Nesse sentido:
- A subestação aérea pode facilitar reparos emergenciais devido ao acesso simplificado, porém sofre mais com paradas por intempéries.
- A subestação abrigada oferece operação mais estável, reduzindo o risco de interrupções inesperadas.
Portanto, a decisão deve equilibrar custo inicial, confiabilidade e necessidade de operação contínua.
Manaus: O clima como fator decisivo
Em Manaus, as condições climáticas caracterizadas por alta umidade e chuvas frequentes influenciam diretamente na escolha. Embora seja possível manter uma subestação aérea em bom estado com manutenção rigorosa, o clima favorece a adoção de subestações abrigadas para indústrias que exigem alta disponibilidade.
Ainda assim, quando há restrições orçamentárias e uma boa estrutura de manutenção preventiva, as subestações aéreas permanecem como uma solução viável.
Comparativo resumido
| Critério | Subestação Aérea | Subestação Abrigada |
|---|---|---|
| Custo Inicial | Mais baixo | Mais alto |
| Durabilidade | Menor, exposta ao clima | Maior, protegida de intempéries |
| Segurança Operacional | Média | Alta |
| Tempo de Instalação | Mais rápido | Mais demorado |
| Manutenção | Frequente | Menos frequente |
| Impacto Visual | Maior visibilidade | Integração arquitetônica melhor |
Conclusão: Qual escolher?
Em resumo, a subestação aérea é indicada para projetos com orçamento mais limitado e ambientes de baixo risco ambiental, desde que conte com um plano de manutenção eficiente. Já a subestação abrigada é mais adequada para operações críticas e locais com condições climáticas severas, oferecendo maior proteção e durabilidade.
A escolha ideal depende de uma avaliação técnica cuidadosa, que considere os custos, riscos, localização e as necessidades específicas da indústria. Para isso, a equipe da Manaú Engenharia está pronta para ajudar.
A Manaú Engenharia oferece projetos, instalação e manutenção de subestações industriais conforme as normas técnicas, garantindo segurança, eficiência e confiabilidade.
