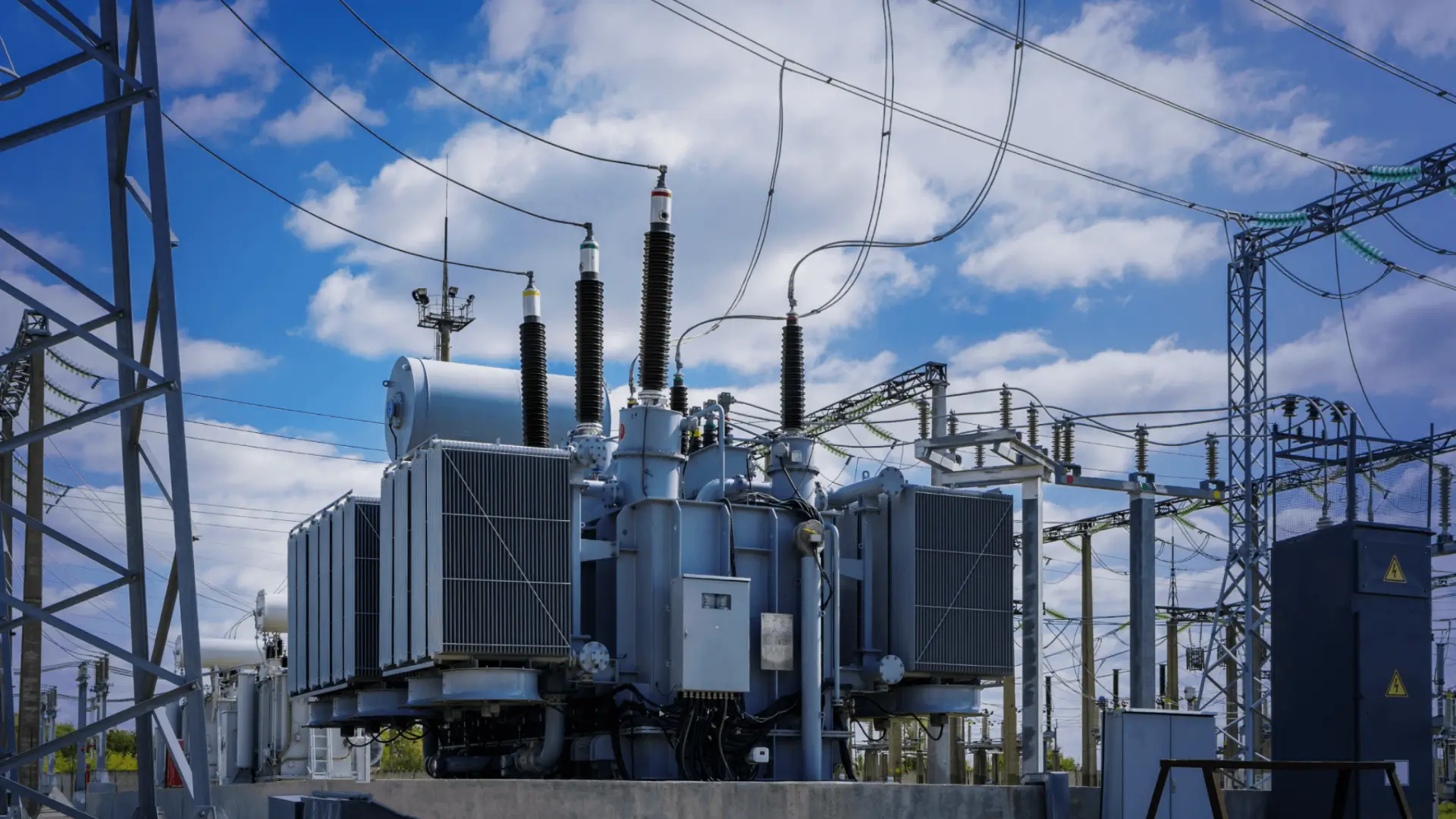

As subestações elétricas garantem o controle, a transformação e a distribuição da energia em sistemas industriais e redes de distribuição. Dentro dessas instalações, diversos equipamentos atuam de forma integrada para manter o funcionamento seguro do sistema elétrico. Entre esses componentes, os disjuntores de média tensão exercem uma função essencial na proteção da infraestrutura elétrica.

Esses dispositivos interrompem rapidamente o fluxo de corrente quando alguma condição anormal surge na rede. Dessa maneira, evitam danos a equipamentos importantes e reduzem riscos operacionais. Além disso, sua atuação coordenada com sistemas de proteção permite limitar os efeitos de falhas elétricas e preservar a estabilidade da instalação.

Portanto, compreender o funcionamento e a importância dos disjuntores de média tensão ajuda profissionais e gestores industriais a melhorar a confiabilidade de suas subestações.

O que são disjuntores de média tensão

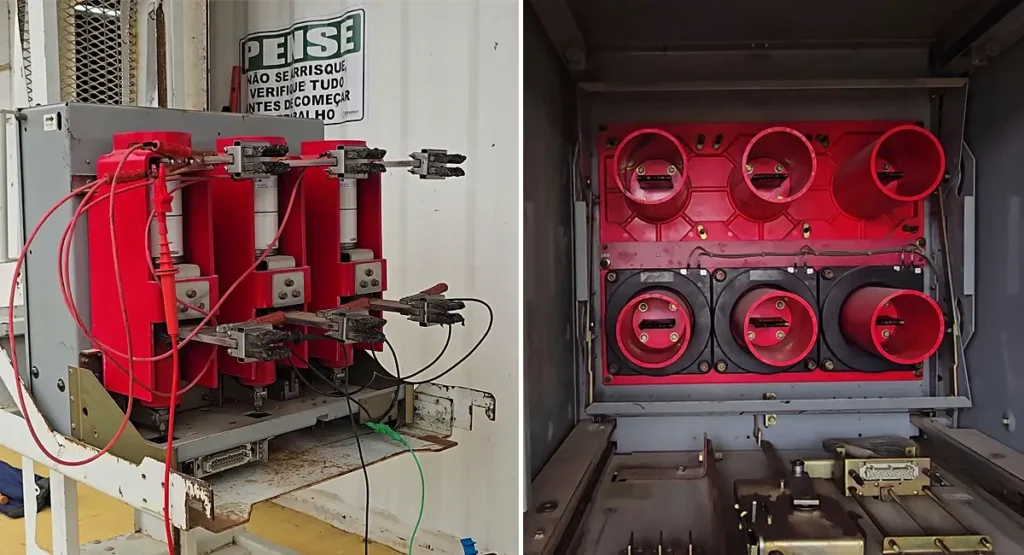

Os disjuntores de média tensão são dispositivos projetados para operar em sistemas elétricos que normalmente funcionam entre 1 kV e 36 kV. Esses equipamentos são instalados em painéis de média tensão, cubículos metálicos ou estruturas externas em subestações.

A principal função desses dispositivos consiste em interromper a corrente elétrica quando uma falha ocorre no sistema. Assim, eles impedem que correntes excessivas circulem pela instalação e causem danos a transformadores, cabos ou outros equipamentos.

Além disso, os disjuntores também permitem realizar manobras operacionais importantes. Por exemplo, equipes de operação utilizam esses equipamentos para energizar ou desenergizar circuitos durante atividades de manutenção ou alterações operacionais.

Consequentemente, os disjuntores contribuem tanto para a proteção quanto para o controle do sistema elétrico.

Por que a proteção em média tensão é essencial

Sistemas industriais e redes de distribuição transportam grandes quantidades de energia elétrica continuamente. Transformadores, motores, cabos e sistemas de automação dependem de condições estáveis para operar corretamente.

No entanto, quando uma falha elétrica acontece, como um curto-circuito ou uma falha de isolamento, a corrente pode aumentar rapidamente e alcançar níveis perigosos. Nessas situações, equipamentos podem sofrer danos severos e a operação da instalação pode ser comprometida.

Por essa razão, um sistema de proteção eficiente precisa atuar rapidamente. Nesse contexto, os disjuntores de média tensão desempenham papel decisivo.

Quando esses dispositivos interrompem o circuito defeituoso, eles impedem que a falha se espalhe para outras partes da rede elétrica. Além disso, a atuação rápida reduz impactos operacionais e protege os equipamentos conectados ao sistema.

Como ocorre a interrupção da corrente elétrica

Disjuntores de média tensão operam por meio de mecanismos elétricos e mecânicos projetados para interromper correntes elevadas em um curto intervalo de tempo.

Inicialmente, sensores e relés de proteção monitoram continuamente parâmetros do sistema elétrico, como corrente, tensão e frequência. Quando uma condição anormal aparece, o relé identifica a falha e envia um comando para o disjuntor abrir o circuito.

Logo em seguida, os contatos internos do disjuntor se separam. Entretanto, como a corrente ainda circula nesse instante, forma-se um arco elétrico entre os contatos.

Para garantir a interrupção da corrente, o disjuntor utiliza um meio específico para extinguir esse arco. Dependendo da tecnologia empregada, esse meio pode ser vácuo ou gás isolante.

Assim que o arco elétrico se extingue, a corrente deixa de circular e o circuito é interrompido completamente.

Esse processo ocorre em poucos milissegundos. Portanto, a velocidade da operação contribui diretamente para proteger os equipamentos da subestação.

Tecnologias utilizadas em disjuntores de média tensão

A engenharia elétrica desenvolveu diferentes tecnologias para melhorar o desempenho e a confiabilidade dos disjuntores. Atualmente, duas soluções predominam em sistemas de média tensão.

Disjuntores a vácuo

Disjuntores a vácuo são amplamente utilizados em subestações modernas. Esses equipamentos oferecem alta confiabilidade e exigem pouca manutenção.

Nesse tipo de tecnologia, a interrupção da corrente ocorre dentro de uma câmara selada que contém vácuo. Quando os contatos se separam, o arco elétrico se forma brevemente, porém se extingue rapidamente devido à ausência de gases ionizáveis.

Além disso, essa tecnologia apresenta longa vida útil e excelente desempenho em aplicações industriais.

Por esse motivo, disjuntores a vácuo são frequentemente instalados em subestações de plantas industriais e centros de distribuição de energia.

Disjuntores a gás

Outra tecnologia utilizada em sistemas de média tensão envolve o uso de gases isolantes para extinguir o arco elétrico. Entre esses gases, o hexafluoreto de enxofre (SF6) é amplamente conhecido.

Esse gás possui propriedades dielétricas muito eficientes. Por essa razão, correntes elevadas podem ser interrompidas com grande confiabilidade.

Entretanto, preocupações ambientais relacionadas ao SF6 estimularam o desenvolvimento de tecnologias alternativas. Ainda assim, disjuntores a gás continuam presentes em diversas aplicações industriais e em sistemas que exigem alto desempenho.

Integração com sistemas de proteção elétrica

Disjuntores de média tensão não atuam isoladamente no sistema elétrico. Na prática, esses dispositivos trabalham em conjunto com diversos equipamentos de proteção e monitoramento.

Inicialmente, transformadores de corrente e de potencial medem os parâmetros elétricos da rede. Em seguida, relés de proteção analisam essas informações e verificam se alguma condição anormal está presente.

Quando uma falha é detectada, o relé envia imediatamente um comando de abertura para o disjuntor. Assim, o circuito defeituoso é rapidamente isolado.

Esse processo ocorre de forma coordenada. Dessa forma, apenas o trecho da rede afetado pela falha é desligado.

Como resultado, o restante do sistema continua operando normalmente. Consequentemente, a seletividade da proteção ajuda a reduzir impactos na produção industrial.

Importância da manutenção preventiva

Assim como outros equipamentos de subestações elétricas, disjuntores de média tensão exigem manutenção periódica para garantir desempenho confiável.

Com o passar do tempo, componentes mecânicos sofrem desgaste natural. Além disso, contatos elétricos podem apresentar deterioração após diversas operações de abertura e fechamento.

Fatores ambientais também influenciam o funcionamento desses equipamentos. Poeira, umidade e variações de temperatura podem afetar a confiabilidade do sistema.

Por esse motivo, programas de manutenção preventiva são essenciais.

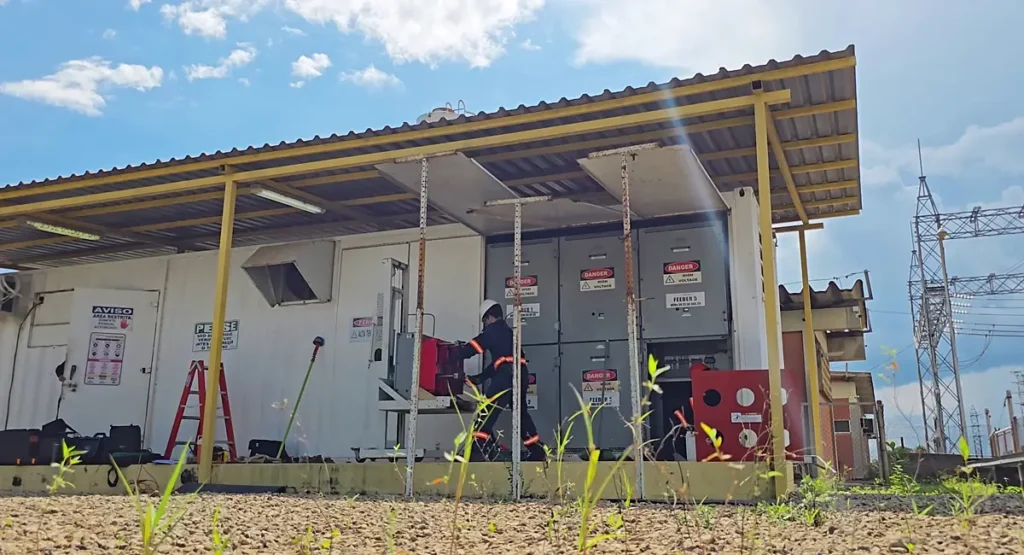

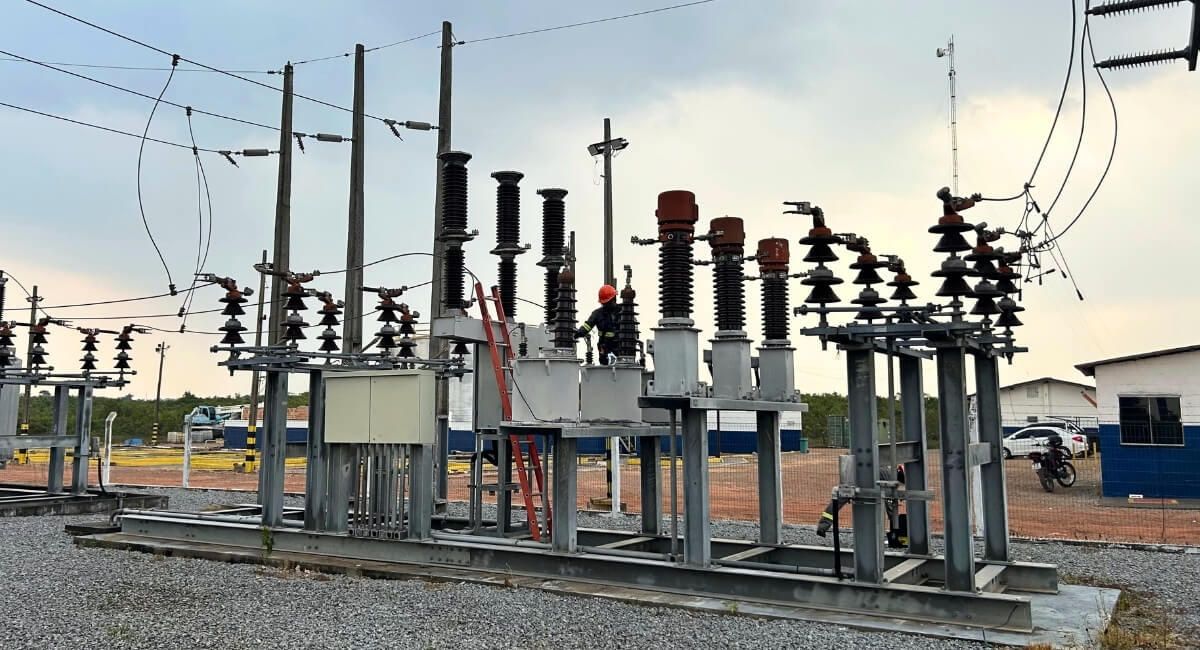

Durante essas inspeções, técnicos avaliam o estado dos contatos, verificam os mecanismos de operação e realizam testes funcionais no equipamento.

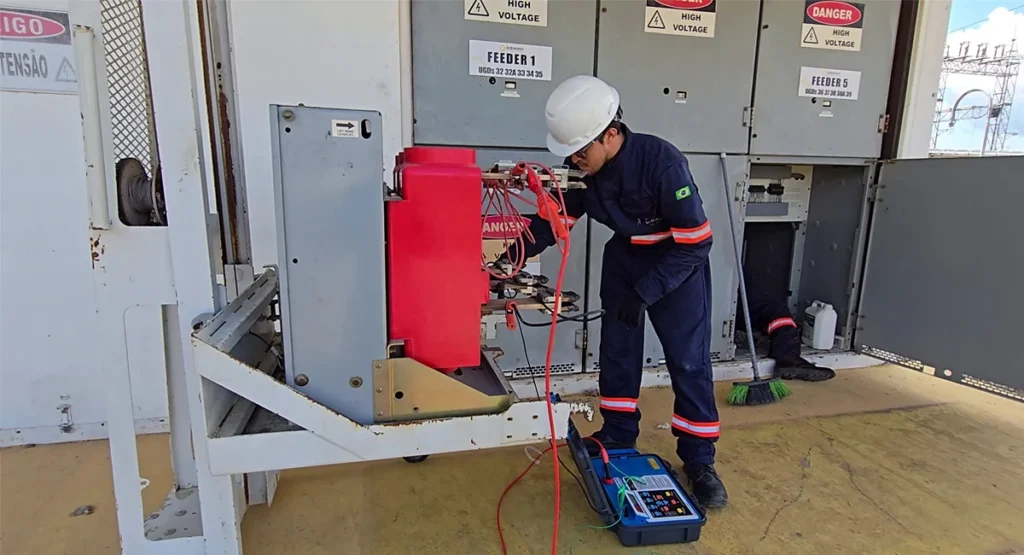

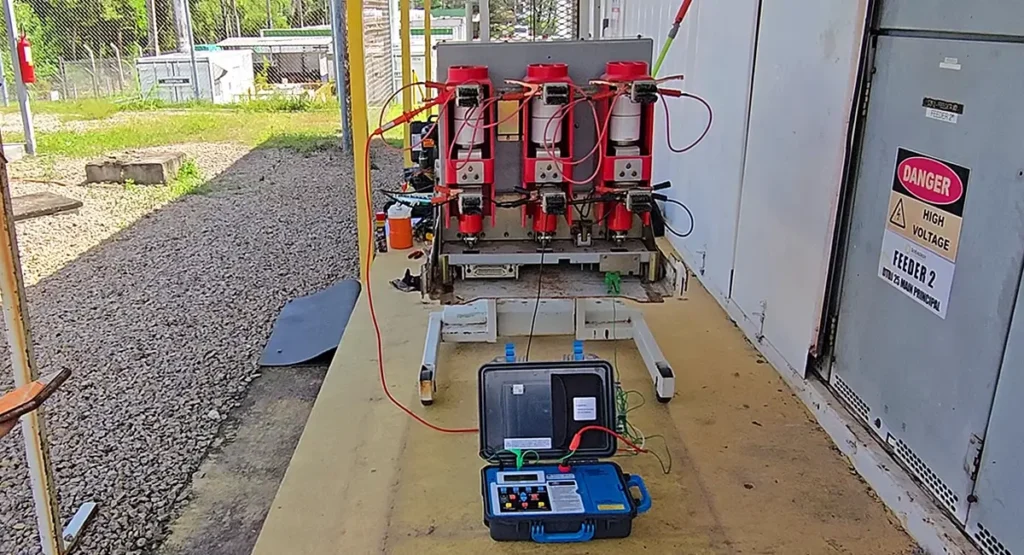

Além disso, ensaios elétricos permitem verificar a integridade do isolamento e o desempenho geral do disjuntor.

Quando a manutenção ocorre regularmente, a probabilidade de falhas inesperadas diminui significativamente.

Benefícios de um sistema de proteção eficiente

A presença de disjuntores de média tensão corretamente dimensionados e bem mantidos traz diversos benefícios para sistemas elétricos industriais.

Primeiramente, esses equipamentos ajudam a proteger transformadores, cabos e motores contra correntes de falha.

Além disso, a interrupção rápida de circuitos defeituosos reduz o tempo de indisponibilidade do sistema elétrico.

Outro benefício importante envolve a segurança operacional. Ao limitar os efeitos de curtos-circuitos e outras falhas elétricas, os disjuntores ajudam a proteger profissionais que trabalham na operação e manutenção da instalação.

Portanto, um sistema de proteção bem projetado contribui diretamente para a confiabilidade e segurança das subestações.

Consultoria gratuita para avaliação de sistemas de proteção em subestações

Se sua empresa opera uma subestação de média tensão ou deseja aumentar a confiabilidade do sistema elétrico, uma avaliação técnica especializada pode identificar oportunidades importantes de melhoria.

A Manaú Engenharia oferece consultoria gratuita para análise de sistemas de proteção em subestações industriais. Durante essa avaliação, especialistas analisam o estado dos disjuntores de média tensão, verificam o desempenho dos dispositivos de proteção e avaliam as condições operacionais do sistema.

Com base nessa análise, soluções técnicas são recomendadas para aumentar a segurança, melhorar a confiabilidade da instalação elétrica e reduzir riscos operacionais.

Referências
  • ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 14039: Instalações elétricas de média tensão de 1,0 kV a 36,2 kV. Rio de Janeiro: ABNT.
  • INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 62271 – High-voltage switchgear and controlgear. Geneva: IEC.
  • IEEE. IEEE Std C37 Series – Standard for High Voltage Circuit Breakers. Institute of Electrical and Electronics Engineers.
  • ELETROBRAS. Manual de Equipamentos de Subestações de Energia Elétrica. Rio de Janeiro: Eletrobras.
  • CIGRÉ. High Voltage Circuit Breakers: Technology and Applications. International Council on Large Electric Systems.
