A inspeção periódica e o uso da termografia em subestações são práticas fundamentais para manter a operação elétrica estável, segura e livre de interrupções inesperadas. Afinal, em um cenário industrial, onde cada minuto de inatividade representa prejuízos significativos, antecipar problemas é tão importante quanto corrigi-los.

Portanto, neste artigo, você vai entender como a termografia se tornou uma ferramenta estratégica para o diagnóstico preditivo, além de conhecer as melhores práticas de inspeção em subestações e como essas ações se alinham às normas técnicas brasileiras e internacionais.

A importância da inspeção preventiva em subestações

A inspeção preventiva é, sem dúvida, a primeira barreira contra falhas elétricas. Isso porque ela permite identificar problemas ainda em estágio inicial, evitando que pequenos defeitos se transformem em situações de risco, como curtos-circuitos, sobreaquecimentos ou desligamentos totais.

Além disso, inspeções regulares ajudam a:

  • Prolongar a vida útil dos equipamentos;
  • Garantir conformidade com normas como a ABNT NBR 14039 e NR-10;
  • Reduzir custos com manutenção corretiva;
  • Aumentar a confiabilidade do fornecimento de energia.

Em setores industriais e comerciais, a inspeção não é apenas uma boa prática, mas também uma exigência legal para manter a segurança dos colaboradores e proteger o patrimônio.

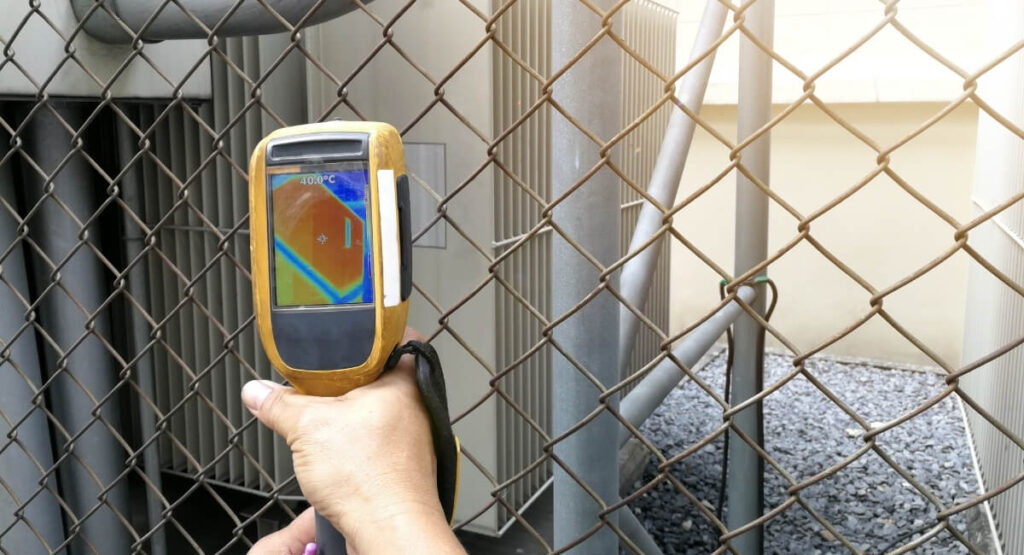

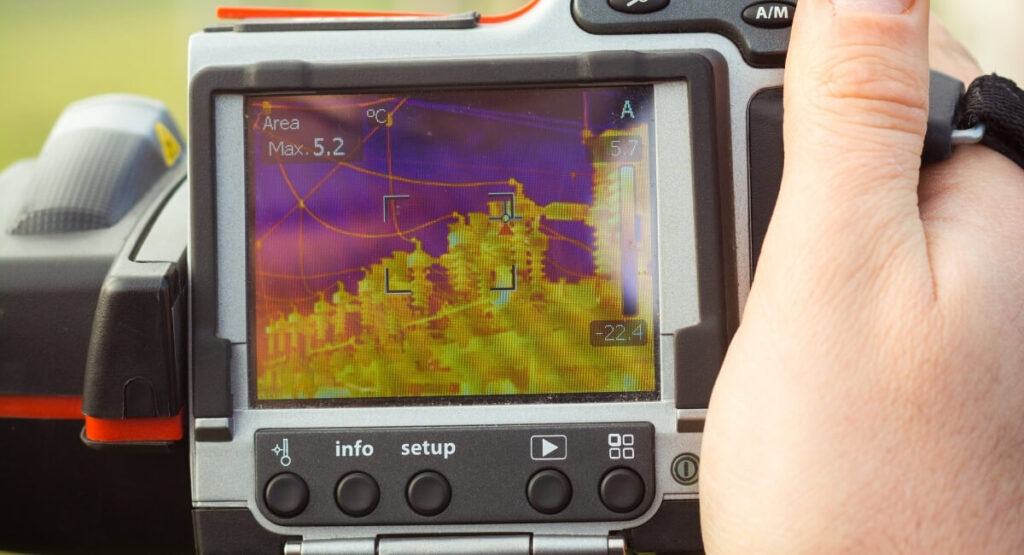

O que é termografia e por que aplicá-la em subestações

A termografia é uma técnica que utiliza câmeras infravermelhas para registrar a radiação térmica emitida por um equipamento. Como resultado, é possível visualizar variações de temperatura invisíveis a olho nu, identificando anomalias como:

  • Pontos de aquecimento excessivo (hot spots);
  • Conexões frouxas ou oxidadas;
  • Desbalanceamento de cargas;
  • Falhas em isoladores ou disjuntores.

O grande diferencial é que a inspeção termográfica é não invasiva. Dessa forma, ela pode ser realizada com a subestação energizada sem interromper a operação, algo crucial para indústrias que não podem parar a produção.

Principais benefícios da termografia em subestações

Ao aplicar a termografia de forma programada, os ganhos são múltiplos. Entre eles, destacam-se:

  1. Prevenção de falhas graves – Detecta anomalias antes que provoquem desligamentos.
  2. Segurança operacional – Minimiza riscos de incêndio e explosões por aquecimento excessivo.
  3. Redução de custos – Evita substituições desnecessárias e reparos emergenciais.
  4. Eficiência energética – Elimina perdas causadas por conexões defeituosas.
  5. Conformidade legal – Atende exigências de inspeção previstas em normas técnicas.

Assim, investir nesse tipo de monitoramento significa unir segurança, economia e confiabilidade.

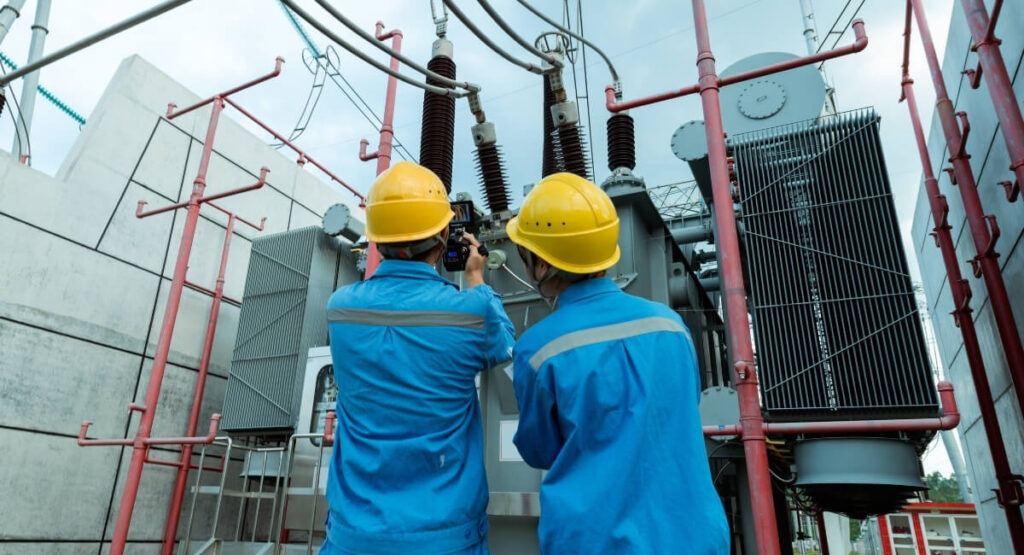

Elementos analisados em uma inspeção termográfica

Para garantir precisão, uma inspeção completa de subestação com termografia inclui a análise de:

  • Barramentos e conexões – Avaliação de aperto e integridade física;
  • Disjuntores e seccionadoras – Identificação de falhas mecânicas e elétricas;
  • Transformadores – Verificação de enrolamentos e buchas isolantes;
  • Cabos e terminais – Localização de aquecimentos anormais;
  • Parafusos e fixadores – Detecção de afrouxamento por dilatação térmica;
  • Painéis de controle – Checagem de relés, contatos e disjuntores internos.

Consequentemente, esse tipo de análise permite localizar problemas com precisão e agir de forma direcionada.

Frequência ideal das inspeções e termografia

A periodicidade das inspeções depende de fatores como:

  • Criticidade da carga atendida;
  • Condições ambientais (umidade, calor, poeira);
  • Histórico de falhas na instalação;
  • Exigências normativas e contratuais.

De modo geral, recomenda-se que subestações industriais passem por inspeções visuais e termográficas ao menos uma vez ao ano. No entanto, em ambientes agressivos ou instalações críticas, o intervalo pode ser reduzido para a cada seis meses.

Portanto, quanto mais severo o ambiente ou mais estratégica a instalação, mais curtos devem ser os intervalos.

Normas e regulamentações aplicáveis

Para que as inspeções sejam eficazes e seguras, é essencial seguir as diretrizes de normas como:

  • ABNT NBR 14039 – Instalações elétricas de média tensão;
  • NR-10 – Segurança em eletricidade;
  • IEC 62446 – Padrões para inspeção de sistemas elétricos;
  • IEEE Std 1458 – Diretrizes para manutenção preditiva de subestações.

Seguindo essas regulamentações, a empresa não apenas preserva a integridade do sistema elétrico, como também evita multas e sanções.

Etapas de uma inspeção com termografia

Para garantir resultados confiáveis, a inspeção termográfica deve seguir um roteiro estruturado:

  1. Planejamento – Definir pontos críticos e cronograma.
  2. Coleta de dados – Capturar imagens térmicas com equipamentos calibrados.
  3. Análise técnica – Comparar temperaturas com limites de referência.
  4. Relatório técnico – Documentar anomalias com imagens e recomendações.
  5. Ação corretiva – Executar intervenções específicas para eliminar riscos.

Assim, manter um histórico das medições permite acompanhar a evolução de possíveis problemas e agir preventivamente.

Boas práticas para inspeção e termografia em subestações

Algumas práticas elevam a qualidade e a segurança das inspeções:

  • Utilizar câmeras de alta resolução para identificar detalhes;
  • Realizar inspeções com a carga nominal para resultados mais precisos;
  • Garantir segurança do operador com EPIs e distâncias adequadas;
  • Capacitar profissionais para interpretar imagens corretamente;
  • Registrar e arquivar relatórios para auditorias futuras.

Dessa forma, a inspeção se torna mais confiável e assertiva, contribuindo diretamente para a manutenção preditiva.

A importância da manutenção preditiva apoiada pela termografia

A manutenção preditiva se baseia em dados reais coletados durante inspeções como a termografia. Diferentemente da preventiva, que segue apenas um calendário fixo, ela é executada no momento certo, quando há evidências concretas de necessidade.

Consequentemente, isso evita paradas desnecessárias, reduz custos e aumenta a disponibilidade da subestação para operar de forma contínua.

Conclusão: Mais segurança e eficiência para sua subestação

A inspeção com termografia é, portanto, uma das ferramentas mais eficazes para garantir segurança, confiabilidade e eficiência na operação de subestações. Ao identificar problemas antecipadamente, é possível evitar falhas graves, reduzir custos e prolongar a vida útil dos equipamentos.

Em regiões como Manaus, onde o clima e as condições ambientais aceleram desgastes, investir nesse tipo de inspeção é ainda mais estratégico.
