A proteção de sistemas elétricos é essencial não apenas para a segurança, mas também para a continuidade operacional de indústrias e instalações comerciais. Além disso, falhas elétricas podem gerar prejuízos significativos, como interrupções na produção, danos a equipamentos e riscos à integridade dos operadores. Portanto, relés de proteção desempenham um papel estratégico, uma vez que monitoram constantemente o sistema e atuam rapidamente diante de anomalias.

De fato, o desempenho de um sistema elétrico depende diretamente da correta parametrização, dos testes regulares e da manutenção contínua dos relés. Por isso, este guia técnico apresenta uma abordagem completa, oferecendo recomendações, exemplos práticos e cuidados essenciais para garantir a eficiência da proteção elétrica.

O Papel dos relés de proteção

Relés de proteção têm a função de detectar falhas no sistema elétrico e acionar mecanismos de interrupção, como disjuntores, para isolar a área afetada. Dessa forma, eles previnem danos aos equipamentos e reduzem os riscos de acidentes. Além disso, garantem a continuidade da operação, permitindo que apenas a seção comprometida seja desligada, sem afetar o restante do sistema.

Por exemplo, em uma linha de produção industrial, um relé bem ajustado pode isolar apenas o equipamento com sobrecarga. Consequentemente, o restante da linha continua funcionando normalmente, evitando prejuízos. Portanto, é essencial que os relés sejam configurados corretamente, testados periodicamente e mantidos de forma contínua.

1. Parametrização de relés de proteção

A parametrização determina como o relé reage às condições do sistema elétrico. Assim, se os parâmetros forem inadequados, o relé pode disparar prematuramente ou falhar quando mais se precisa dele. Logo, essa etapa exige atenção especial, considerando todos os detalhes do sistema.

1.1 Coleta de informações do sistema

Primeiramente, é necessário reunir informações detalhadas sobre a instalação. Por exemplo, deve-se conhecer:

  • As características dos equipamentos a serem protegidos, incluindo motores, transformadores e geradores;
  • Especificações dos transformadores de corrente (CTs) e de potencial (PTs);
  • Diagramas de ligação e esquemas unifilares do sistema;
  • Normas técnicas aplicáveis, como IEC 60255, IEC 61850 e NBR 5419 no caso de proteção contra descargas atmosféricas;
  • Histórico de falhas e intervenções anteriores.

Com esses dados, é possível definir parâmetros precisos e, consequentemente, evitar ajustes baseados apenas em valores teóricos. Além disso, essa etapa facilita a análise de riscos e garante que a proteção seja eficiente desde o início.

1.2 Definição dos parâmetros de proteção

Em seguida, deve-se definir os parâmetros do relé, incluindo:

  • Corrente de disparo (pickup): Deve ser maior que a corrente de operação normal, mas suficientemente baixa para detectar sobrecargas e curtos-circuitos;
  • Tempo de atuação: Deve equilibrar rapidez e seletividade, garantindo que apenas a parte afetada do sistema seja desligada;
  • Curvas de tempo: Determinam a relação entre corrente e tempo de atuação, sendo comuns as curvas inversas, extremamente inversas e muito rápidas;
  • Funções de proteção: Incluem sobrecorrente, falta de fase, sobretensão, subtensão e proteção diferencial.

Além disso, é fundamental coordenar os relés entre si. Dessa forma, as falhas são isoladas no menor trecho possível, evitando interrupções desnecessárias e aumentando a confiabilidade do sistema.

1.3 Implementação e validação

Após definir os parâmetros, o próximo passo consiste em implementá-los no relé, geralmente por meio de softwares fornecidos pelo fabricante. Em seguida, é essencial validar os ajustes. Para isso, recomenda-se realizar simulações de falhas em laboratório, utilizando injetores de corrente e tensão, bem como testes em campo para verificar se o relé atua corretamente nas condições reais.

Além disso, é importante registrar todos os resultados. Dessa forma, ajustes futuros podem ser realizados com base em dados confiáveis, garantindo a operação adequada do sistema. Por outro lado, a ausência de registro dificulta a análise de problemas e aumenta o risco de falhas recorrentes.

2. Testes de relés de proteção

Os testes são fundamentais para confirmar que os relés funcionam corretamente e conforme a parametrização. Sem testes regulares, o risco de falhas críticas aumenta significativamente.

2.1 Tipos de testes

Podemos classificar os testes em três categorias principais:

  • Funcionais: Verificam se o relé atua corretamente diante de falhas simuladas;
  • De coordenação: Avaliam se a sequência de atuação dos relés mantém a seletividade do sistema;
  • De comunicação: Asseguram que o relé se conecta adequadamente aos sistemas SCADA ou de supervisão, permitindo monitoramento contínuo e registro de eventos.

Além disso, testes periódicos ajudam a identificar ajustes necessários antes que ocorram falhas reais, prevenindo interrupções inesperadas.

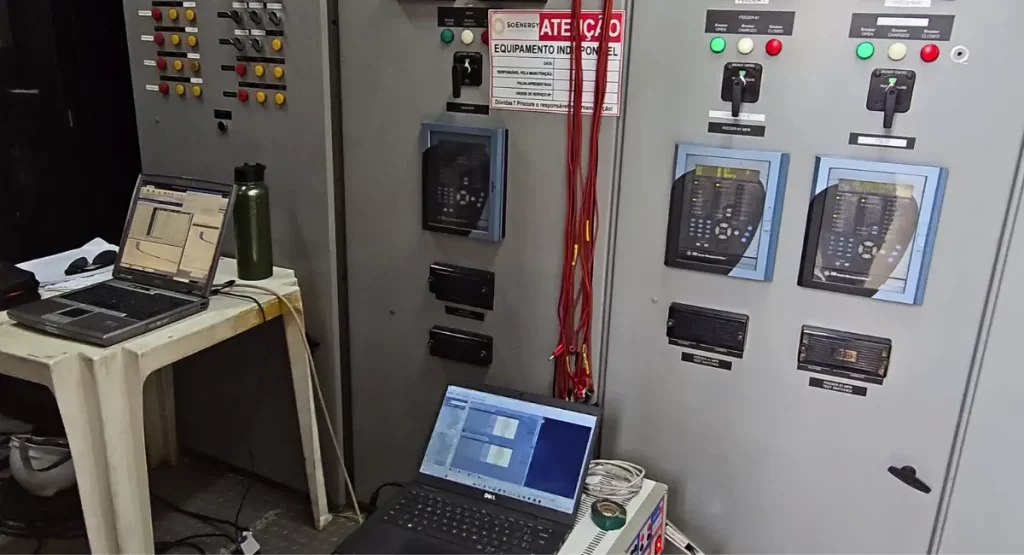

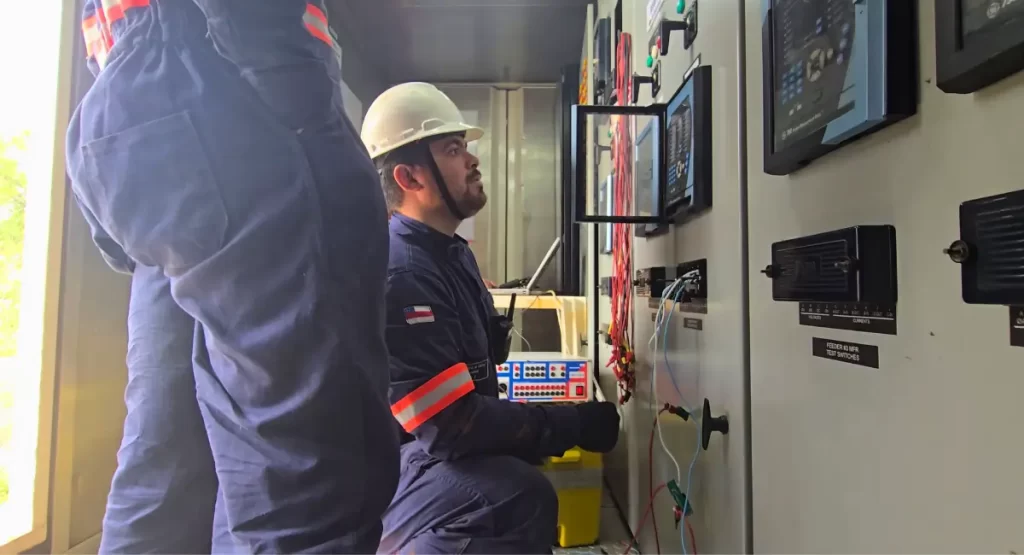

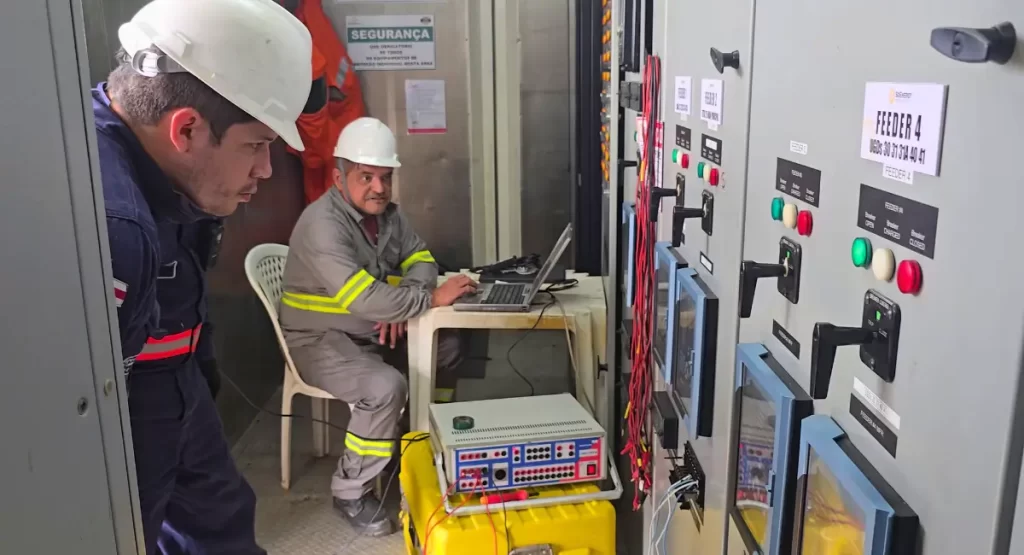

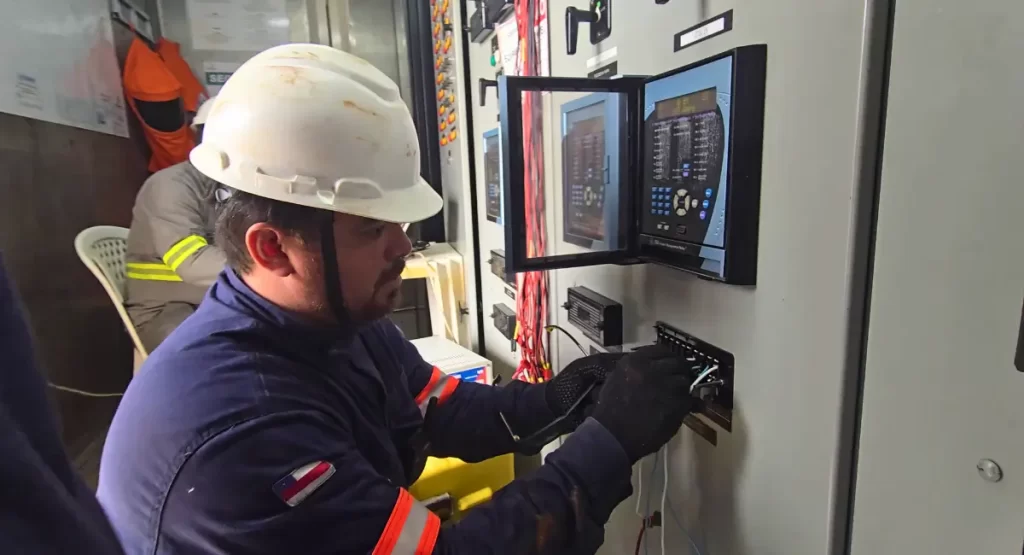

2.2 Procedimentos de teste

Para realizar testes de maneira eficiente, recomenda-se seguir algumas etapas:

  1. Conectar os instrumentos de teste ao relé e aos circuitos de medição;
  2. Programar injeções de corrente e tensão que simulem diferentes tipos de falha;
  3. Observar os tempos de atuação e comparar com os parâmetros configurados;
  4. Ajustar os parâmetros, se necessário, e repetir os testes até que os resultados estejam corretos.

Além disso, utilizar equipamentos confiáveis, como calibradores portáteis e simuladores de falhas, garante maior precisão e segurança durante os testes.

2.3 Documentação e relatórios

Todos os testes devem ser documentados detalhadamente, incluindo:

  • Procedimento realizado;
  • Equipamentos utilizados;
  • Valores observados de corrente, tensão e tempo;
  • Conformidade com os parâmetros configurados;
  • Recomendações de ajustes e melhorias.

Dessa forma, cria-se um histórico técnico confiável que facilita auditorias, manutenções futuras e decisões estratégicas.

3. Cuidados essenciais na utilização dos relés de proteção

O desempenho dos relés depende não apenas da parametrização e dos testes, mas também de cuidados contínuos durante sua operação. Portanto, é fundamental manter uma rotina de manutenção, capacitação da equipe e acompanhamento tecnológico.

3.1 Manutenção preventiva

Manutenções periódicas previnem falhas inesperadas. Entre as práticas recomendadas, destacam-se:

  • Inspeção visual de relés, cabos e conectores;
  • Verificação da integridade elétrica dos circuitos de medição;
  • Conferência de ajustes e parâmetros configurados;
  • Atualização de firmware e softwares;
  • Limpeza de componentes e terminais.

Além disso, registrar todas as manutenções cria histórico confiável e facilita a análise de falhas recorrentes, garantindo maior segurança e eficiência.

3.2 Treinamento e capacitação

Treinar a equipe é igualmente importante. A capacitação deve incluir:

  • Funcionamento do relé e suas funções;
  • Interpretação de alarmes e eventos;
  • Procedimentos de teste e manutenção;
  • Medidas de segurança durante a operação.

Dessa forma, os operadores podem agir rapidamente diante de falhas, reduzindo riscos e aumentando a confiabilidade do sistema.

3.3 Acompanhamento tecnológico

A tecnologia de relés evolui constantemente. Novos recursos, como monitoramento remoto, comunicação digital e integração com sistemas de automação, agregam valor à operação.

Portanto, é recomendável:

  • Avaliar periodicamente a necessidade de atualizar os relés;
  • Investir em modelos que ofereçam recursos adicionais;
  • Integrar relés modernos a sistemas de supervisão para monitoramento contínuo.

Dessa forma, o sistema de proteção se mantém atualizado, seguro e eficiente.

3.4 Práticas adicionais para segurança e eficiência

Além das etapas anteriores, recomenda-se também:

  • Verificar parâmetros após manutenção em outros equipamentos;
  • Testar relés críticos antes de colocar novas máquinas em operação;
  • Implementar redundância em equipamentos essenciais;
  • Monitorar eventos e alarmes regularmente para identificar padrões ou falhas recorrentes.

Essas práticas aumentam a confiabilidade do sistema e reduzem os riscos de interrupções não planejadas.

4. Estudos de caso e aplicações práticas

Alguns exemplos reais ilustram a importância da correta parametrização e manutenção de relés:

  1. Indústria de manufatura: Um motor crítico desligou erroneamente devido a parametrização incorreta. Após ajustes e testes coordenados, apenas o motor afetado passou a ser isolado, mantendo a operação da linha.
  2. Subestação de distribuição: A atualização para relés com comunicação digital permitiu monitoramento remoto e redução do tempo de resposta em falhas.
  3. Geração de energia: A implementação de relés diferenciais em transformadores aumentou a seletividade e reduziu interrupções durante curtos-circuitos.

Esses casos demonstram que cada etapa do processo de proteção elétrica tem impacto direto na operação e na segurança.

Conclusão

Portanto, a proteção elétrica eficiente depende de parametrização precisa, testes rigorosos e manutenção contínua. Além disso, treinar a equipe e acompanhar a evolução tecnológica garante confiabilidade e segurança no longo prazo.

Investir nesses cuidados proporciona:

  • Maior confiabilidade operacional;
  • Redução de custos com manutenção corretiva;
  • Segurança para operadores e equipamentos;
  • Continuidade das operações industriais sem interrupções inesperadas.
