Relés de proteção na indústria: Funções, tipos e aplicações práticas em Manaus

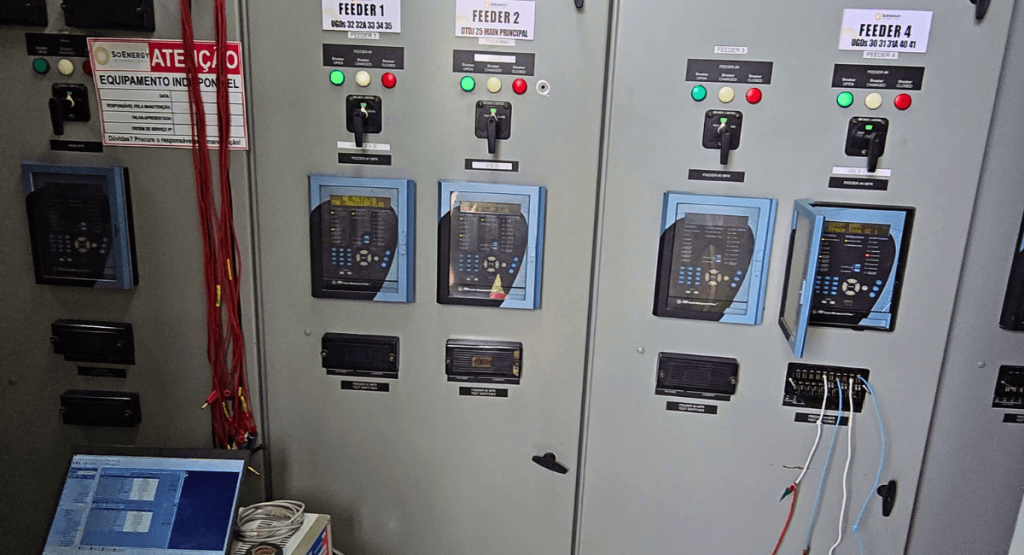

Os relés de proteção são componentes essenciais dentro de painéis elétricos industriais, garantindo que sistemas de energia operem de maneira segura, confiável e eficiente. Esses dispositivos detectam falhas, sobrecargas e outros distúrbios elétricos, permitindo que os disjuntores desliguem automaticamente os circuitos afetados, prevenindo danos a equipamentos e garantindo a segurança dos colaboradores.

Em indústrias de Manaus, onde a demanda energética é intensa e os sistemas operam de forma contínua, a correta aplicação de relés de proteção é fundamental. Além disso, os relés desempenham um papel estratégico em subestações, painéis elétricos e linhas de distribuição interna, tornando-se indispensáveis para a manutenção da produtividade industrial.

Como funcionam os relés de proteção

O funcionamento dos relés é relativamente simples, embora sua aplicação seja altamente técnica. Basicamente, eles monitoram as variáveis elétricas, como corrente, tensão, frequência e temperatura. Quando identificam valores fora do padrão, enviam um comando para o disjuntor correspondente, interrompendo o circuito afetado.

Por exemplo, se um motor elétrico começa a operar com corrente acima do limite permitido, o relé detecta a anomalia e atua para evitar o superaquecimento e possíveis danos. Dessa forma, ele atua como uma “barreira preventiva”, protegendo tanto o equipamento quanto os colaboradores.

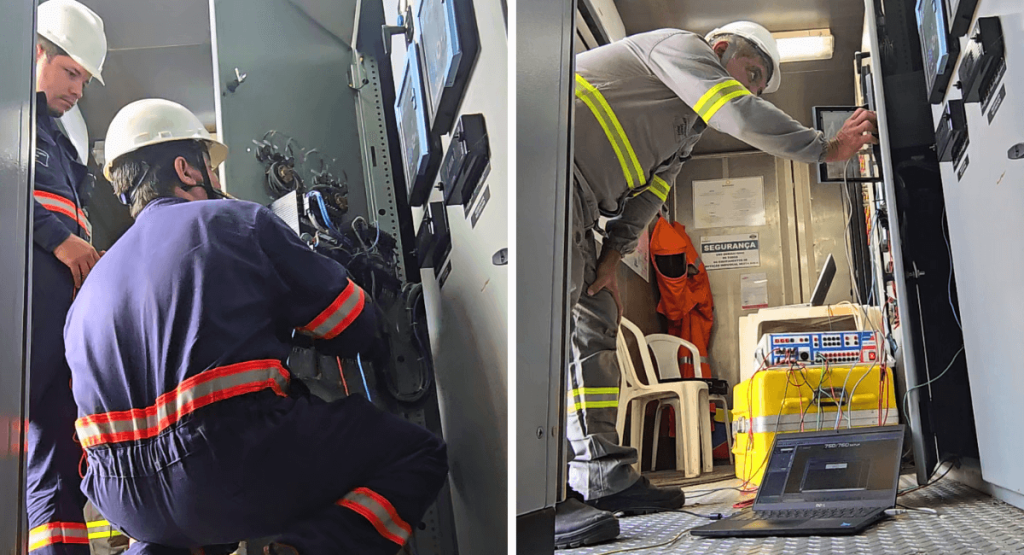

Por que os relés são fundamentais para as indústrias em Manaus

Nas indústrias de Manaus, que operam em regime contínuo e dependem fortemente da estabilidade elétrica, o uso de relés é essencial. Isso ocorre porque o sistema elétrico da região está sujeito a variações de carga e oscilações de rede. Assim, sem a proteção adequada, a probabilidade de falhas e interrupções é maior.

Além disso, com o aumento do número de equipamentos automatizados, é cada vez mais importante garantir a seletividade e a coordenação entre os dispositivos de proteção. Portanto, o uso de relés modernos e bem configurados é fundamental para manter a confiabilidade e a eficiência do sistema elétrico industrial.

Principais funções dos relés de proteção

Os relés de proteção cumprem diferentes funções, dependendo do tipo de instalação e do nível de tensão. Entre as principais, destacam-se:

1. Proteção contra sobrecorrente: Atua quando a corrente ultrapassa o valor nominal do circuito.
2. Proteção de subtensão e sobretensão: Evita danos provocados por quedas ou picos de tensão.
3. Proteção contra falta à terra: Detecta correntes de fuga e evita choques elétricos.
4. Proteção diferencial: Compara a corrente de entrada e saída de um circuito, desligando-o em caso de diferença significativa.
5. Proteção contra sobretemperatura: Monitora o aquecimento excessivo de transformadores e motores.

Essas funções, quando bem implementadas, aumentam significativamente a vida útil dos equipamentos e reduzem o risco de falhas em cascata. Além disso, contribuem para que as empresas evitem multas e perdas de produção.

Tipos de relés de proteção utilizados na indústria

Os relés de proteção são classificados conforme sua função e tecnologia. A seguir estão os tipos mais utilizados nas instalações industriais de Manaus e em outras regiões do Brasil:

1. Relés eletromecânicos

São os modelos tradicionais, compostos por bobinas, contatos e mecanismos magnéticos. Embora tenham sido amplamente substituídos por versões eletrônicas, ainda são utilizados em sistemas mais simples devido à sua robustez e baixo custo. Entretanto, sua precisão é limitada, e a manutenção tende a ser mais frequente.

2. Relés eletrônicos

Esses relés utilizam circuitos eletrônicos para medir grandezas elétricas e acionar os disjuntores. Eles oferecem maior sensibilidade e precisão, além de permitir ajustes mais detalhados. Assim, são indicados para instalações que exigem respostas rápidas e alta confiabilidade.

3. Relés digitais ou numéricos

São os mais modernos e utilizados atualmente. Eles integram microprocessadores capazes de realizar medições, análises e registros em tempo real. Além disso, possibilitam comunicação com sistemas supervisórios (SCADA) e automação industrial, o que facilita o diagnóstico remoto e a manutenção preditiva.

Cada tipo de relé possui uma numeração padronizada segundo o sistema ANSI (American National Standards Institute), o que facilita a identificação de sua função em diagramas elétricos. Por exemplo:

• 50 representa o relé de sobrecorrente instantânea;
• 51 indica o relé de sobrecorrente temporizada;
• 27 é o relé de subtensão;
• 59 é o relé de sobretensão;
• 87 refere-se à proteção diferencial;
• 49 é o relé de sobretemperatura.

Esses números permitem que engenheiros e técnicos identifiquem rapidamente a função de cada relé, garantindo maior padronização e clareza na manutenção dos sistemas elétricos.

Aplicações práticas dos relés na indústria

Em instalações industriais, os relés são aplicados em diversos pontos do sistema elétrico. Por exemplo:

• Em transformadores, os relés diferenciais (87) e de sobretemperatura (49) garantem a integridade do equipamento;
• Em motores elétricos, relés de sobrecorrente (51) e de falta à terra (50G) evitam danos e sobrecargas;
• Em sistemas de distribuição interna, relés de subtensão (27) e sobretensão (59) mantêm o equilíbrio entre as cargas e previnem oscilações que podem afetar a produção.

Além disso, o uso de relés digitais permite registrar eventos e falhas, o que ajuda na análise de causa e na prevenção de futuros problemas. Assim, a manutenção se torna mais eficiente e previsível.

Benefícios do uso correto de relés de proteção

A implementação adequada de relés de proteção traz inúmeros benefícios para a indústria, especialmente em regiões com desafios energéticos, como Manaus. Entre os principais, destacam-se:

• Redução de paradas inesperadas: O desligamento seletivo evita a interrupção total do sistema;
• Aumento da segurança: Protege os operadores e técnicos de falhas elétricas;
• Maior eficiência operacional: Evita o desgaste prematuro dos equipamentos;
• Registro de eventos: Facilita o diagnóstico e a análise de falhas;
• Conformidade com normas técnicas: Garante que a instalação atenda às exigências da NBR 14039 e da NBR 5419.

Portanto, investir em um sistema de proteção bem dimensionado é essencial para qualquer empresa que deseja operar de forma segura e eficiente.

Manutenção e testes periódicos: Por que são indispensáveis

Mesmo os melhores relés de proteção precisam de testes e calibrações periódicas. Com o tempo, fatores como envelhecimento de componentes, variações térmicas e vibrações podem alterar o desempenho dos relés, reduzindo a confiabilidade da proteção.

As principais etapas de manutenção incluem:

• Verificação visual e limpeza dos contatos;

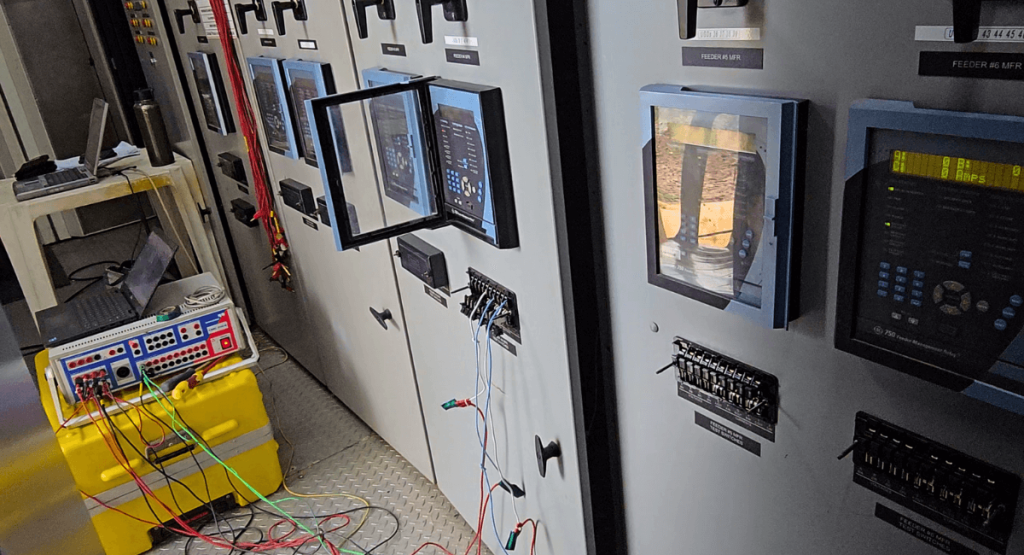

• Testes funcionais com injeção de corrente e tensão simuladas;
• Atualização de firmware (em relés digitais);
• Análise dos registros de eventos e alarmes;
• Recalibração conforme as especificações originais.

Em Manaus, onde as condições ambientais são desafiadoras, é recomendável que esses testes sejam realizados anualmente, preferencialmente por empresas especializadas que possuam equipamentos de teste calibrados e profissionais certificados.

Tendências e inovações em relés de proteção

Com o avanço da Indústria 4.0, os relés estão se tornando cada vez mais inteligentes. Hoje, muitos modelos oferecem conectividade via protocolos como Modbus, IEC 61850 e DNP3, permitindo a integração com sistemas de automação e análise em nuvem. Dessa forma, as indústrias conseguem monitorar o comportamento elétrico em tempo real e antecipar falhas antes que ocorram.

Além disso, a digitalização tem permitido a criação de bancos de dados históricos, nos quais é possível acompanhar o desempenho dos equipamentos ao longo do tempo. Isso facilita a implementação de políticas de manutenção preditiva, reduzindo custos e aumentando a confiabilidade.

Relés de proteção e eficiência energética

Outro ponto importante é a relação entre relés de proteção e eficiência energética. Quando configurados corretamente, esses dispositivos evitam desperdício de energia causado por sobrecargas e desequilíbrios de fase. Como resultado, a empresa reduz custos e melhora seu fator de potência, contribuindo também para o desempenho ambiental.

Portanto, é possível afirmar que os relés de proteção não apenas garantem segurança, mas também ajudam a otimizar o consumo energético e reduzir impactos financeiros.
