Expandir a rede elétrica de uma indústria é um processo complexo que exige planejamento detalhado, conhecimento técnico especializado e atenção rigorosa às normas de segurança. À medida que a produção cresce, surge naturalmente a necessidade de aumentar a carga instalada. Por exemplo, isso pode ocorrer com novas linhas de produção, máquinas adicionais ou a expansão de setores industriais.

No entanto, uma expansão realizada sem o devido planejamento pode gerar sobrecarga, falhas recorrentes e interrupções na produção. Consequentemente, os custos operacionais aumentam, e há riscos significativos à segurança de operadores e equipamentos. Dessa forma, compreender cada etapa da expansão e aplicar boas práticas torna-se essencial para garantir a continuidade da operação, eficiência energética e conformidade legal.

Este artigo apresenta um guia completo para a expansão de redes elétricas industriais, abordando desde o planejamento inicial até a manutenção pós-expansão, incluindo aterramento, malhas de equipotencialização, proteção contra surtos e eficiência energética. Por fim, há uma chamada para ação oferecendo consultoria gratuita especializada da Manaú Engenharia.

1. Planejamento detalhado da expansão elétrica industrial

O planejamento é, sem dúvida, a etapa mais crítica da expansão elétrica. Sem um levantamento adequado, a indústria corre o risco de sobrecarga, falhas recorrentes e interrupções inesperadas. Por isso, um planejamento bem estruturado garante segurança, confiabilidade e eficiência operacional, além de reduzir custos futuros e prolongar a vida útil dos equipamentos.

1.1 Levantamento da carga instalada

Primeiramente, é necessário mapear todos os equipamentos elétricos existentes e os que serão incorporados. Para cada equipamento, recomenda-se registrar:

  • Potência nominal;
  • Tipo de carga (resistiva, indutiva ou capacitiva);
  • Horário de operação;
  • Fator de demanda e simultaneidade.

Por exemplo, em indústrias metalúrgicas ou químicas, a operação simultânea de fornos, compressores e linhas de produção automatizadas pode gerar picos de demanda que, se não previstos, sobrecarregam os circuitos. Além disso, é importante classificar os equipamentos quanto à prioridade operacional, definindo quais sistemas não podem ser desligados em caso de sobrecarga e quais podem ser protegidos por seções redundantes. Dessa forma, é possível evitar interrupções críticas durante a produção.

1.2 Análise do fator de potência

O fator de potência indica a eficiência do uso da energia elétrica. Portanto, valores abaixo de 0,92 podem gerar multas da concessionária e desperdício de energia. Assim, durante a expansão, deve-se analisar o fator de potência atual e instalar capacitores de correção, se necessário, para otimizar o consumo.

Por exemplo, motores indutivos de grande porte, comuns em indústrias de papel ou têxtil, podem reduzir o fator de potência e causar penalidades se não forem corrigidos adequadamente. Além disso, corrigir o fator de potência contribui para a redução de perdas na rede elétrica e melhora a confiabilidade dos equipamentos.

1.3 Projeção da demanda futura

O planejamento deve considerar não apenas a carga atual, mas também o crescimento esperado da produção nos próximos anos. Isso inclui:

  • Novas linhas de produção;
  • Ampliação de setores existentes;
  • Integração de equipamentos automatizados e sistemas de controle industrial.

Portanto, um estudo de demanda a 5 ou 10 anos evita que a expansão precise ser refeita em pouco tempo. Consequentemente, economizam-se recursos e evitam-se interrupções operacionais. Além disso, essa projeção ajuda a definir corretamente transformadores, cabos e dispositivos de proteção que suportem a carga futura.

2. Avaliação da capacidade instalada e dimensionamento dos circuitos

Após o planejamento, é essencial avaliar se a infraestrutura elétrica existente suporta a nova carga. Dessa forma, deve-se analisar transformadores, barramentos, cabos, painéis e dispositivos de proteção antes de iniciar qualquer instalação adicional.

2.1 Dimensionamento de cabos

O dimensionamento correto de cabos é fundamental. Cabos subdimensionados podem aquecer, comprometer o isolamento e gerar risco de incêndio. Por isso, o cálculo deve considerar:

  • Corrente nominal dos equipamentos;
  • Comprimento e bitola dos condutores;
  • Temperatura ambiente e método de instalação;
  • Agrupamento de cabos, que reduz a capacidade nominal;
  • Fator de simultaneidade para cargas que não operam todas ao mesmo tempo.

Por exemplo, motores industriais que consomem grandes correntes exigem cabos dimensionados para suportar o pico de partida sem aquecimento excessivo. Além disso, cabos bem dimensionados evitam quedas de tensão que podem prejudicar equipamentos sensíveis.

2.2 Dimensionamento de dispositivos de proteção

Disjuntores, fusíveis e relés devem ser revisados e ajustados conforme a nova carga. Disjuntores inadequados podem não atuar em sobrecarga, enquanto fusíveis subdimensionados podem disparar frequentemente, interrompendo a produção.

Portanto, a escolha de dispositivos de proteção adequados é essencial, não apenas para proteger equipamentos, mas também para aumentar a confiabilidade operacional da indústria.

2.3 Equilíbrio de fases

Em sistemas trifásicos, desequilíbrios de carga entre fases podem gerar aquecimento em uma fase e subutilização em outra, aumentando perdas e reduzindo eficiência. Dessa forma, redistribuir cargas corretamente garante operação estável e segura.

Além disso, o equilíbrio de fases influencia diretamente o fator de potência e a eficiência energética, sendo crucial em indústrias com alta demanda elétrica. Portanto, essa etapa não deve ser negligenciada.

3. Sistema de aterramento e malhas de equipotencialização

O sistema de aterramento é essencial para proteger pessoas e equipamentos. Com a expansão, a corrente de fuga tende a aumentar, tornando a verificação da malha de aterramento ainda mais importante.

3.1 Equipotencialização

A equipotencialização conecta todas as partes metálicas da instalação ao mesmo potencial elétrico, reduzindo o risco de choque elétrico. Além disso, previne danos a máquinas e sistemas sensíveis, como CLPs e inversores de frequência.

Sem equipotencialização adequada, pequenas diferenças de potencial podem gerar falhas em equipamentos eletrônicos de alta sensibilidade. Por isso, essa etapa é crucial em qualquer expansão industrial.

3.2 Boas práticas de aterramento

Para garantir eficiência do sistema de aterramento, recomenda-se:

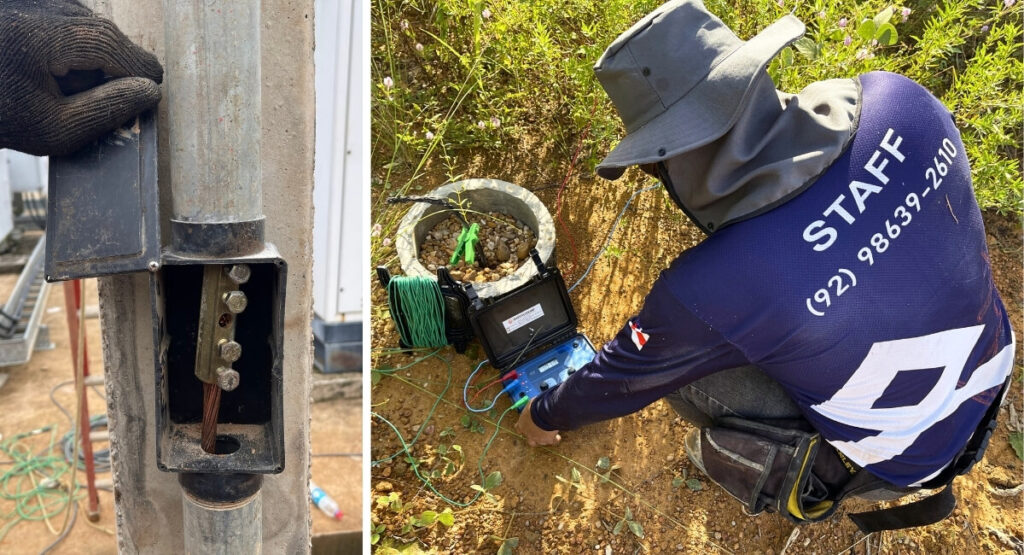

  • Medir a resistência do aterramento periodicamente (geralmente abaixo de 10 ohms);
  • Integrar novos painéis e máquinas à malha existente;
  • Inspecionar conexões regularmente para detectar corrosão ou falhas.

Além disso, um aterramento eficiente protege contra surtos de tensão causados por descargas atmosféricas ou manobras na rede, garantindo a segurança de pessoas e equipamentos.

4. Proteção contra sobrecorrentes e sobretensões

Com o aumento da carga, revisar dispositivos de proteção torna-se obrigatório. Disjuntores, fusíveis, relés e DPS (Dispositivos de Proteção contra Surtos) devem ser dimensionados conforme a nova demanda.

4.1 Dispositivos de proteção essenciais

  • Disjuntores e fusíveis: Protegem contra sobrecarga e curto-circuito;
  • DPS modernos: Protegem equipamentos sensíveis contra picos de tensão;
  • Relés inteligentes: Monitoram corrente e tensão em tempo real, permitindo manutenção preditiva.

Por exemplo, linhas automatizadas com painéis de controle e computadores industriais podem ser danificadas por picos de tensão. Assim, DPS adequados evitam prejuízos e paradas inesperadas, preservando a produção.

4.2 Planejamento de proteção coordenada

A proteção deve ser coordenada em todos os níveis da rede, garantindo que falhas em um ponto não desliguem sistemas inteiros desnecessariamente. Dessa forma, incluem-se estudos seletivos de proteção e ajustes de tempo e corrente nos dispositivos de proteção.
