A confiabilidade do sistema elétrico é um fator decisivo para o funcionamento contínuo das operações industriais. Em muitos casos, falhas elétricas não surgem de forma repentina. Na realidade, diversos problemas começam de maneira gradual e apresentam sinais de alerta antes de se tornarem críticos. Nesse contexto, a termografia em painéis elétricos surge como uma ferramenta importante para identificar anomalias antes que elas provoquem interrupções na produção.

A técnica permite visualizar variações de temperatura em componentes elétricos enquanto o sistema permanece em operação. Dessa forma, falhas potenciais podem ser detectadas de forma antecipada. Consequentemente, equipes de manutenção conseguem agir de maneira preventiva, evitando paradas inesperadas e reduzindo riscos operacionais.

Portanto, compreender como a termografia funciona e quais benefícios ela oferece pode ajudar empresas industriais a melhorar a gestão de seus sistemas elétricos.

O que é termografia elétrica

A termografia elétrica é uma técnica de inspeção baseada na captura de imagens térmicas por meio de câmeras infravermelhas. Esses equipamentos detectam a radiação térmica emitida pelos objetos e a convertem em imagens que mostram a distribuição de temperatura.

Em sistemas elétricos, o aumento anormal de temperatura geralmente indica algum tipo de problema. Isso ocorre porque componentes que operam fora das condições ideais tendem a dissipar mais calor.

Por exemplo, conexões mal apertadas, sobrecargas, desequilíbrios de corrente ou deterioração de componentes podem gerar aquecimento localizado. Assim, a termografia permite identificar esses pontos de aquecimento antes que evoluam para falhas mais graves.

Além disso, a inspeção pode ser realizada com os equipamentos energizados. Dessa forma, o comportamento térmico real do sistema é observado durante sua operação normal.

Por que os painéis elétricos exigem monitoramento térmico

Painéis elétricos são responsáveis pela distribuição e controle da energia em ambientes industriais. Dentro desses equipamentos estão disjuntores, barramentos, contatores, relés e diversos outros componentes fundamentais para o funcionamento da instalação.

Como esses dispositivos conduzem corrente elétrica continuamente, eles naturalmente geram calor durante sua operação. No entanto, quando algum problema surge, o padrão térmico do sistema muda.

Por exemplo, uma conexão frouxa pode aumentar a resistência elétrica em determinado ponto. Como resultado, o aquecimento local se intensifica e pode atingir níveis perigosos.

Se essa condição não for identificada rapidamente, o calor excessivo pode danificar componentes, degradar isolamentos ou até provocar falhas elétricas mais graves.

Por essa razão, o monitoramento térmico periódico dos painéis elétricos é uma prática recomendada em programas de manutenção preventiva.

Como a termografia ajuda a detectar falhas precocemente

A principal vantagem da termografia é a capacidade de identificar problemas ainda em estágio inicial. Isso ocorre porque muitas falhas elétricas geram alterações térmicas antes de provocar interrupções no sistema.

Durante uma inspeção termográfica, técnicos analisam as imagens térmicas geradas pela câmera infravermelha. Em seguida, essas imagens são comparadas com padrões de temperatura considerados normais para cada tipo de equipamento.

Quando um componente apresenta temperatura significativamente maior do que os demais elementos do circuito, existe grande probabilidade de que alguma anomalia esteja presente.

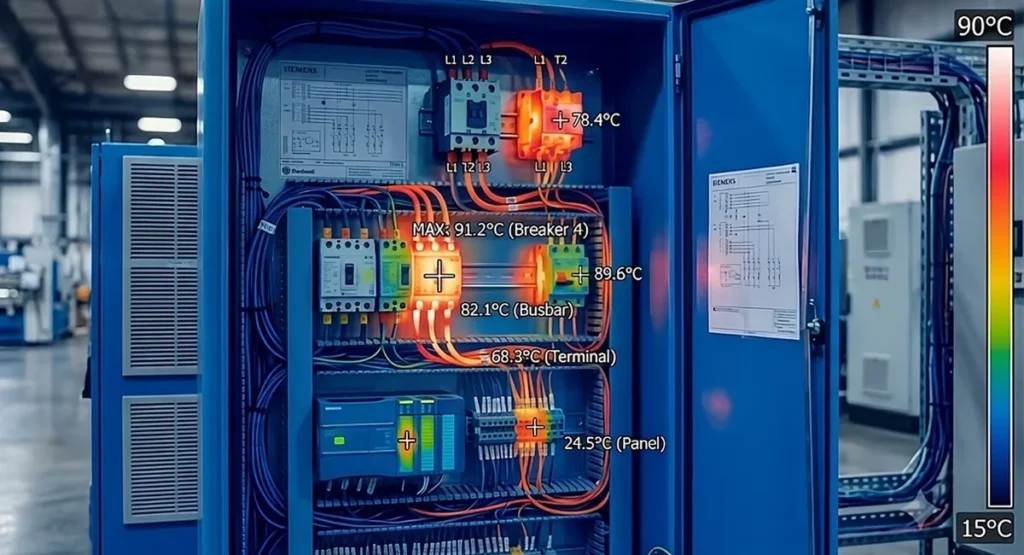

Por exemplo, um disjuntor que apresenta aquecimento excessivo pode estar operando próximo ao limite de sua capacidade ou apresentar desgaste interno. Da mesma forma, barramentos que mostram temperatura elevada podem indicar mau contato ou sobrecarga.

Dessa maneira, a termografia permite identificar essas condições antes que o problema se torne crítico.

Principais falhas detectadas por termografia

A inspeção termográfica pode revelar diferentes tipos de falhas em painéis elétricos industriais. Entre os problemas mais comuns identificados por essa técnica estão:

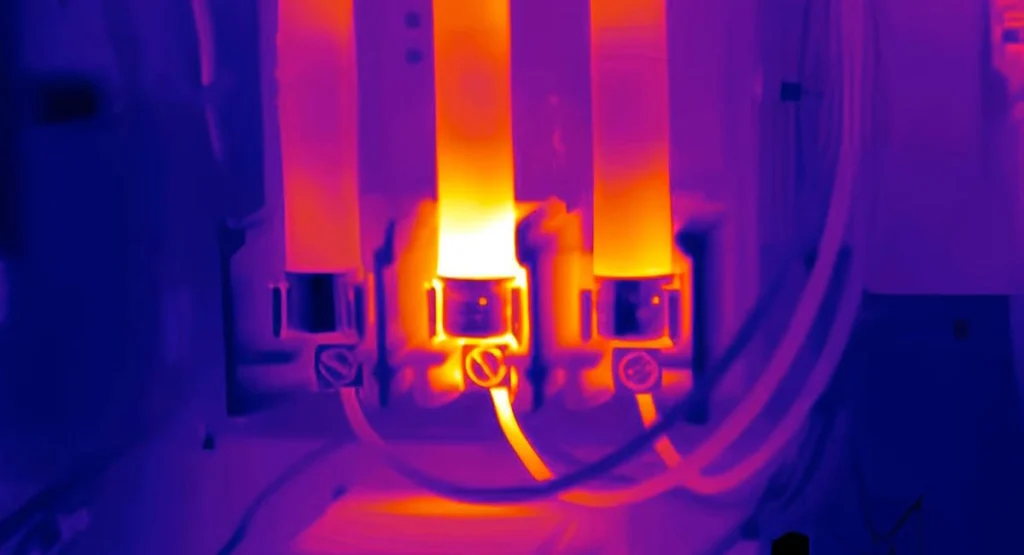

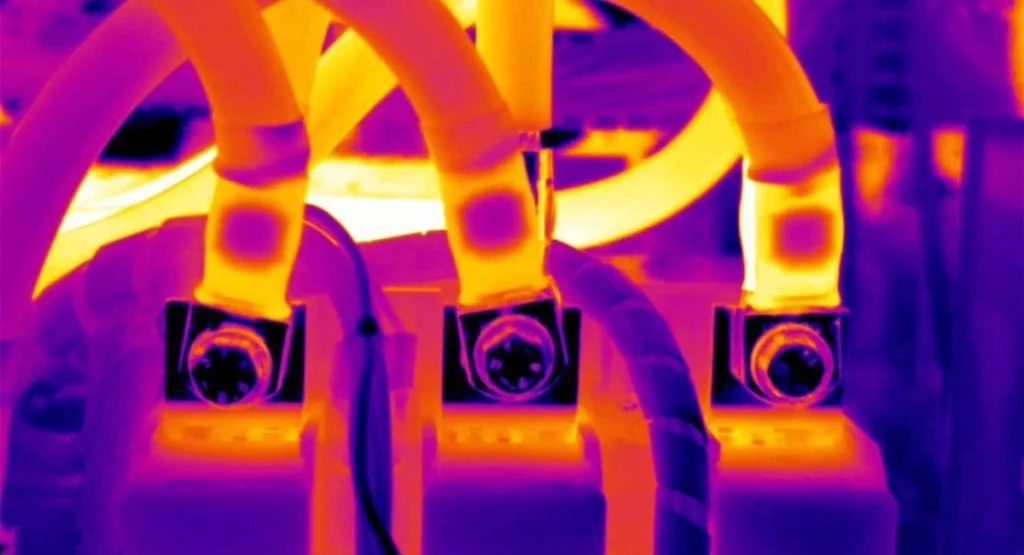

Conexões elétricas defeituosas

Conexões frouxas ou mal instaladas representam uma das principais causas de aquecimento em sistemas elétricos. Quando a resistência de contato aumenta, ocorre maior dissipação de calor no ponto de conexão.

Como consequência, a temperatura se eleva gradualmente. A termografia permite identificar facilmente esse tipo de anomalia.

Sobrecarga em circuitos

Quando um circuito opera acima da capacidade prevista no projeto elétrico, os condutores e dispositivos de proteção passam a aquecer mais do que o normal.

Esse aquecimento pode ser detectado pela câmera termográfica, permitindo que a equipe técnica avalie a necessidade de redistribuir cargas ou revisar o dimensionamento do sistema.

Desequilíbrio de fases

Em sistemas trifásicos, o desequilíbrio de corrente entre as fases pode provocar aquecimento em determinados componentes.

Por meio da análise termográfica, diferenças de temperatura entre fases podem ser observadas. Assim, técnicos conseguem identificar rapidamente essa condição.

Desgaste de componentes

Componentes elétricos também podem apresentar desgaste ao longo do tempo. Contatores, disjuntores e barramentos podem sofrer deterioração que altera suas características elétricas.

Esse desgaste frequentemente se manifesta por meio de aumento de temperatura durante a operação. Portanto, a termografia pode indicar a necessidade de substituição ou manutenção do equipamento.

Vantagens da termografia na manutenção industrial

A utilização da termografia em painéis elétricos traz diversos benefícios para empresas que buscam aumentar a confiabilidade de seus sistemas elétricos.

Primeiramente, a técnica permite realizar inspeções sem interromper o funcionamento dos equipamentos. Isso é particularmente importante em ambientes industriais, onde paradas de produção podem gerar custos elevados.

Além disso, a detecção precoce de falhas reduz a probabilidade de interrupções inesperadas no sistema elétrico.

Outro benefício importante envolve a segurança. Ao identificar pontos de aquecimento antes que se tornem críticos, a termografia ajuda a reduzir o risco de falhas graves e acidentes elétricos.

Além disso, a análise termográfica também contribui para otimizar programas de manutenção. Em vez de substituir componentes apenas por tempo de uso, as equipes podem basear suas decisões em dados reais de operação.

Consequentemente, a gestão da manutenção se torna mais eficiente.

Como funciona uma inspeção termográfica profissional

Uma inspeção termográfica em painéis elétricos deve seguir procedimentos técnicos específicos para garantir resultados confiáveis.

Inicialmente, o sistema elétrico precisa estar operando sob condições normais de carga. Isso é importante porque o comportamento térmico dos componentes depende da corrente elétrica que circula no circuito.

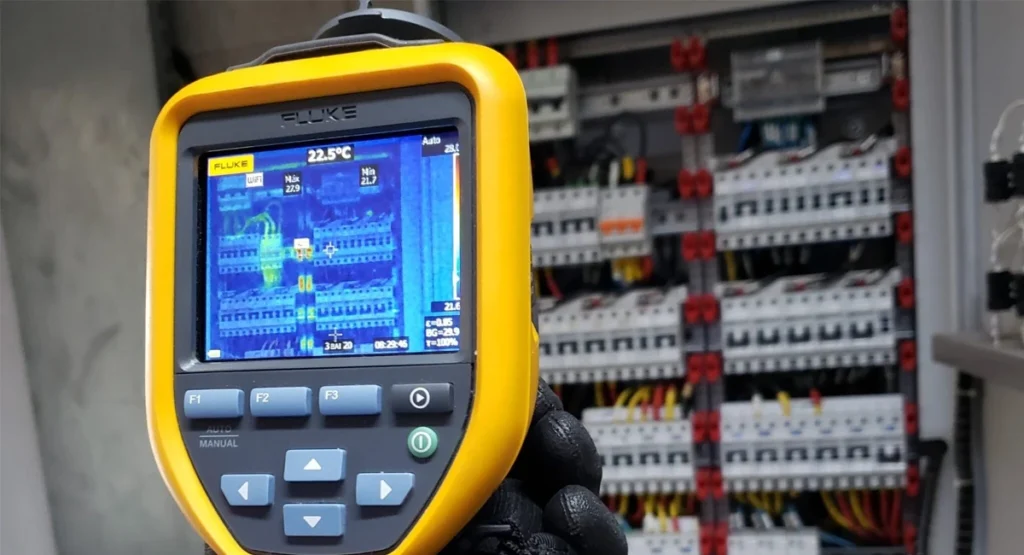

Em seguida, técnicos especializados utilizam câmeras infravermelhas para capturar imagens térmicas dos componentes do painel elétrico.

Posteriormente, essas imagens são analisadas em software específico, que permite identificar pontos de temperatura anormal.

Além disso, o relatório final normalmente inclui registros fotográficos, medições de temperatura e recomendações técnicas para correção das anomalias encontradas.

Dessa forma, a empresa passa a ter um diagnóstico detalhado das condições do sistema elétrico.

Frequência recomendada para inspeções termográficas

A frequência das inspeções termográficas depende de diversos fatores, como criticidade da instalação elétrica, condições ambientais e características das cargas elétricas.

Em muitas instalações industriais, recomenda-se realizar inspeções termográficas pelo menos uma vez por ano. No entanto, sistemas críticos ou que operam sob cargas elevadas podem exigir inspeções mais frequentes.

Além disso, sempre que ocorrerem modificações no sistema elétrico ou aumento significativo da carga instalada, uma nova inspeção pode ser recomendada.

Assim, o monitoramento térmico permanece atualizado e alinhado com as condições reais de operação.

Termografia como parte da manutenção preditiva

Nos últimos anos, muitas empresas passaram a adotar estratégias de manutenção preditiva em suas instalações industriais. Esse tipo de abordagem busca antecipar falhas antes que elas ocorram.

Nesse contexto, a termografia se tornou uma das ferramentas mais utilizadas para monitorar sistemas elétricos.

Quando combinada com outras técnicas de diagnóstico, como análise de vibração ou monitoramento de parâmetros elétricos, a termografia contribui para criar um programa de manutenção mais eficiente.

Consequentemente, empresas conseguem reduzir custos operacionais e aumentar a confiabilidade de suas instalações.

Consultoria gratuita para análise termográfica de sistemas elétricos

Se sua empresa deseja aumentar a confiabilidade dos painéis elétricos e reduzir riscos de paradas inesperadas, uma avaliação termográfica profissional pode identificar problemas antes que eles se tornem críticos.

A Manaú Engenharia oferece consultoria gratuita para análise de sistemas elétricos industriais, incluindo inspeção termográfica em painéis elétricos e avaliação das condições operacionais da instalação.

Durante essa análise, especialistas identificam possíveis pontos de aquecimento, avaliam o estado dos componentes e recomendam ações corretivas para melhorar a segurança e a confiabilidade do sistema elétrico.

Entre em contato com a equipe da Manaú Engenharia e agende sua consultoria técnica gratuita.

Referências
  • ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 15572: Ensaios não destrutivos – Termografia infravermelha. Rio de Janeiro: ABNT.
  • INTERNATIONAL ORGANIZATION FOR STANDARDIZATION. ISO 18434-1: Condition monitoring and diagnostics of machines – Thermography. Geneva: ISO.
  • INSTITUTE OF ELECTRICAL AND ELECTRONICS ENGINEERS. IEEE Std 3007.2 – Recommended Practice for the Maintenance of Industrial and Commercial Power Systems. IEEE.
  • U.S. DEPARTMENT OF ENERGY. Predictive Maintenance Technologies. Office of Energy Efficiency and Renewable Energy.
  • NFPA. NFPA 70B – Recommended Practice for Electrical Equipment Maintenance. National Fire Protection Association.
