Os quadros de distribuição elétrica desempenham um papel essencial em indústrias e estabelecimentos comerciais, pois garantem que a energia elétrica seja distribuída de maneira organizada, eficiente e segura. Além disso, esses quadros protegem equipamentos e pessoas contra falhas elétricas e sobrecargas. Neste artigo, vamos explicar detalhadamente os tipos de quadros de distribuição, suas aplicações mais comuns e a importância da manutenção preventiva para assegurar confiabilidade e segurança em qualquer instalação elétrica.
O que é um quadro de distribuição elétrica?

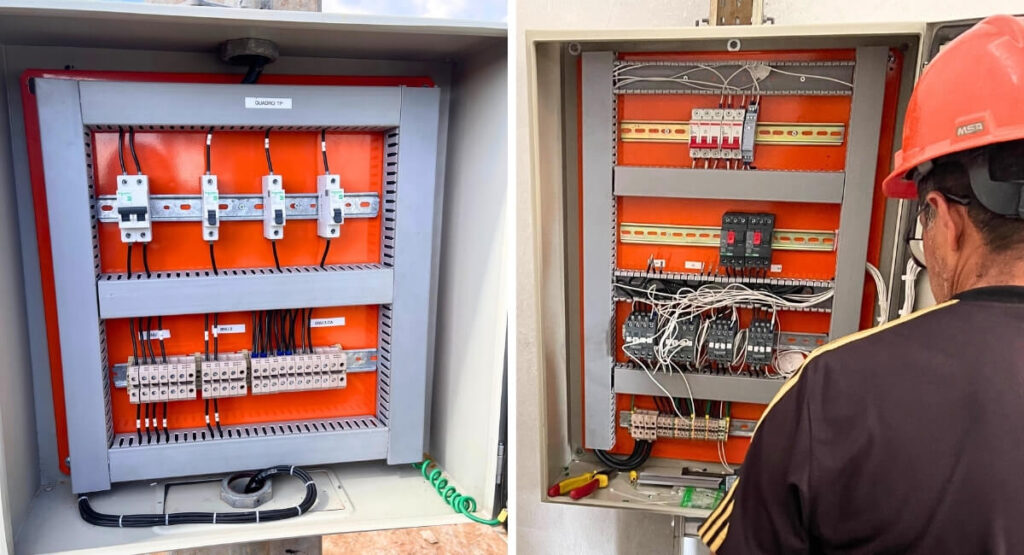

Um quadro de distribuição elétrica, também conhecido como painel elétrico, é o dispositivo responsável por receber a energia elétrica da concessionária ou de geradores, para então distribuí-la aos diferentes circuitos de uma instalação. Ele contém dispositivos de proteção, como disjuntores e fusíveis, que interrompem o fornecimento em caso de sobrecarga ou curto-circuito. Dessa forma, os quadros de distribuição evitam danos a equipamentos e reduzem o risco de acidentes elétricos.
Além disso, esses quadros permitem centralizar o controle elétrico, facilitando tanto a inspeção quanto a manutenção. Portanto, são especialmente importantes em indústrias de grande porte, nas quais a complexidade do sistema elétrico é maior e a segurança deve ser prioridade.
Tipos de quadros de distribuição elétrica
Existem diversos tipos de quadros de distribuição elétrica, e a escolha adequada depende das necessidades da instalação e das normas técnicas vigentes, como a NBR 5410. A seguir, apresentamos os principais tipos e suas características.
1. Quadros de distribuição geral (QDGE)
O Quadro de Distribuição Geral de Energia (QDGE) é o ponto central de distribuição elétrica de uma instalação. Ele recebe a energia principal e a distribui para subquadros ou circuitos finais. Normalmente, o QDGE possui dispositivos de proteção de alta capacidade, como disjuntores gerais. Consequentemente, garante a segurança de toda a instalação, evitando que falhas em circuitos menores comprometam setores inteiros.
2. Quadros de distribuição setorial
Os quadros setoriais distribuem energia elétrica para setores específicos da instalação, como áreas de produção, escritórios ou manutenção. Eles recebem a energia do quadro geral e possuem dispositivos de proteção adaptados à carga do setor. Assim, além de facilitar o gerenciamento da energia, limitam os impactos de falhas a uma área específica, tornando o sistema mais seguro e organizado.
3. Quadros de distribuição modular
Os quadros modulares são compostos por módulos intercambiáveis, permitindo a expansão ou alteração da configuração elétrica sem necessidade de grandes reformas. Por exemplo, em indústrias que crescem ou que frequentemente modificam seus processos produtivos, os quadros modulares garantem flexibilidade e economia de tempo, além de reduzir custos de manutenção.
4. Quadros de distribuição de média e alta tensão
Para instalações industriais que operam com média ou alta tensão, são utilizados quadros especiais. Esses incluem equipamentos como seccionadores, transformadores e relés de proteção. Portanto, esses quadros requerem projetos detalhados e manutenção especializada, garantindo confiabilidade e segurança para toda a instalação elétrica.
5. Quadros de distribuição IP
Em ambientes que exigem proteção contra poeira e água, como indústrias químicas ou alimentícias, utilizam-se quadros com grau de proteção IP. Assim, esses quadros isolam os componentes internos, prolongando sua vida útil e garantindo segurança, mesmo em ambientes agressivos.
Aplicações dos quadros de distribuição elétrica
Os quadros de distribuição elétrica são aplicados em diversos setores industriais e comerciais. Cada aplicação exige características específicas, que podem incluir maior capacidade de corrente, dispositivos de proteção adequados ou monitoramento remoto. Entre as aplicações mais comuns, destacam-se:
- Indústrias de manufatura: Distribuem energia para máquinas, linhas de produção e sistemas de iluminação. Além disso, permitem a segmentação da energia por setores, facilitando a manutenção.
- Prédios comerciais e escritórios: Garantem energia para iluminação, climatização, TI e segurança, de maneira confiável e organizada.
- Hospitais e laboratórios: Exigem quadros com alta confiabilidade e redundância, pois equipamentos críticos dependem de fornecimento contínuo de energia.
- Centrais de dados e telecomunicações: Necessitam de distribuição eficiente e proteção contra falhas, garantindo funcionamento ininterrupto de servidores e sistemas sensíveis.
Além disso, os quadros podem integrar sistemas de automação industrial, permitindo monitoramento remoto do consumo e desempenho elétrico. Assim, facilitam a gestão da energia e reduzem custos operacionais.
Manutenção de quadros de distribuição elétrica

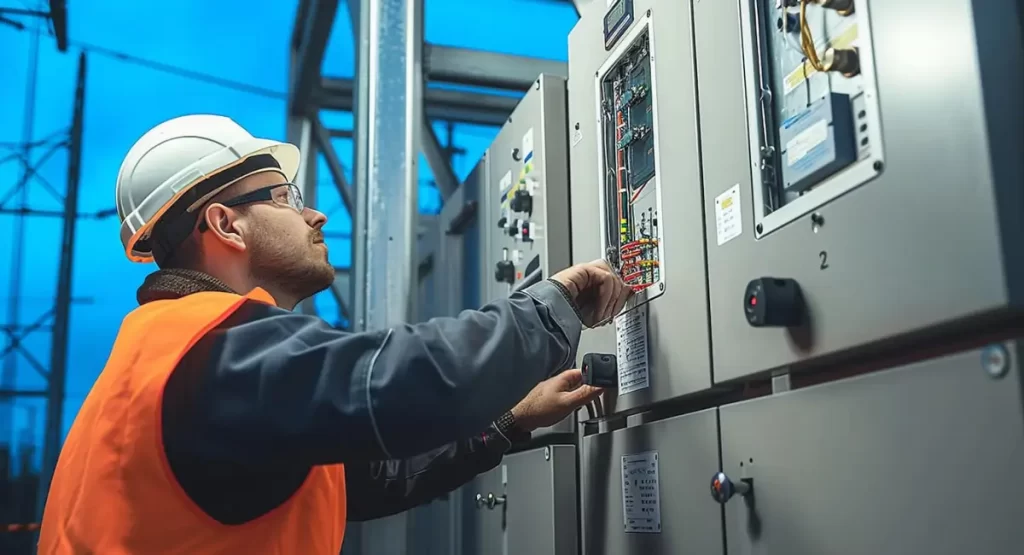

A manutenção preventiva é essencial para prolongar a vida útil dos quadros de distribuição elétrica, além de reduzir riscos de falhas e acidentes. Durante a manutenção, devem ser realizadas inspeções visuais, limpeza, aperto de conexões, teste de disjuntores e verificação de temperatura dos componentes.
Benefícios da manutenção preventiva
- Segurança: Reduz o risco de choques elétricos e incêndios causados por sobrecargas ou falhas.
- Confiabilidade: Minimiza interrupções na produção ou em serviços essenciais.
- Economia: Evita danos a equipamentos e gastos elevados com reparos emergenciais.
- Conformidade: Garante que a instalação esteja dentro das normas técnicas, como a NBR 5410.
Frequência e procedimentos
A frequência da manutenção depende do tipo de instalação e da criticidade do equipamento. De maneira geral, recomenda-se:
- Inspeção visual: Mensal
- Limpeza interna: Semestral
- Testes funcionais e apertos de conexão: Anual
- Substituição de componentes desgastados: Conforme necessidade
Além disso, durante a manutenção, é importante registrar todas as atividades, permitindo identificar tendências de desgaste e planejar melhorias futuras. Consequentemente, essas ações aumentam a confiabilidade do sistema elétrico.
Normas e regulamentações
Os quadros de distribuição elétrica devem obedecer às normas técnicas nacionais e internacionais. No Brasil, a NBR 5410 estabelece os requisitos para instalações elétricas de baixa tensão, enquanto a NBR 14039 trata de média tensão. Além disso, recomenda-se seguir orientações de fabricantes e de órgãos de segurança para manutenção e operação, garantindo que a instalação esteja sempre segura e eficiente.
Tendências e tecnologias
Nos últimos anos, tecnologias inovadoras tornaram os quadros de distribuição elétrica mais inteligentes e eficientes. Por exemplo:
- Monitoramento remoto: Permite acompanhar em tempo real o consumo e desempenho do quadro, detectando falhas antes que causem problemas.
- Dispositivos de proteção inteligentes: Disjuntores digitais e sensores ajustam a proteção de acordo com a carga, aumentando a confiabilidade.
- Integração com sistemas de automação: Facilita a gestão de energia e permite manutenção preditiva, antecipando falhas e reduzindo custos.
Dessa forma, as tendências tecnológicas contribuem para maior segurança, redução de custos e melhor performance industrial.
Conclusão
Os quadros de distribuição elétrica são componentes essenciais para qualquer instalação industrial ou comercial, pois garantem a distribuição segura e eficiente de energia elétrica. Compreender os tipos, aplicações e a importância da manutenção preventiva é fundamental para aumentar a confiabilidade, reduzir riscos e otimizar custos operacionais. Além disso, acompanhar as tendências tecnológicas e aplicar soluções inteligentes transforma o quadro elétrico em um aliado estratégico para gestão de energia e segurança industrial.
