Como projetar painéis elétricos para atender à norma NR-10

Projetar painéis elétricos é uma tarefa que exige conhecimento técnico, atenção às normas e compromisso com a segurança. Além disso, é indispensável que o projeto esteja em conformidade com a Norma Regulamentadora NR-10, que define requisitos mínimos para garantir a integridade física dos profissionais que atuam direta ou indiretamente com eletricidade.

Ao longo deste artigo, você compreenderá não apenas os principais pontos da NR-10 aplicados ao projeto de painéis elétricos, mas também as melhores práticas para assegurar eficiência, durabilidade e conformidade legal. Assim, será possível unir segurança e desempenho em uma única solução.

O que é a NR-10 e por que ela é fundamental no projeto de painéis elétricos

Antes de qualquer coisa, é importante entender que a NR-10 foi criada pelo Ministério do Trabalho e Emprego para estabelecer medidas de controle e sistemas preventivos, evitando acidentes e preservando vidas. Desse modo, a norma não se limita a questões técnicas: ela também orienta sobre treinamentos, procedimentos e sinalizações.

Portanto, ao projetar um painel elétrico, seguir a NR-10 não é apenas uma questão de cumprir a lei. Na prática, trata-se de proteger trabalhadores, aumentar a confiabilidade da instalação e reduzir custos com manutenções corretivas. Além disso, estar em conformidade transmite mais credibilidade ao cliente e evita multas.

Requisitos essenciais da NR-10 para painéis elétricos

1. Acesso seguro e sinalização adequada

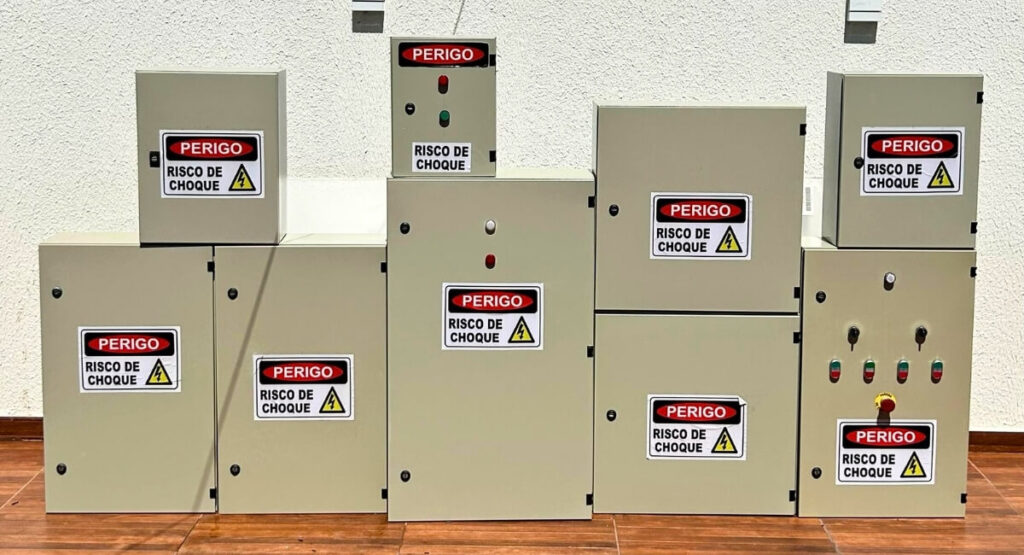

Em primeiro lugar, todo painel elétrico precisa oferecer acesso seguro para operação e manutenção. Isso significa garantir espaço livre ao redor do equipamento, facilitar manobras e instalar portas com sistema de travamento. Além disso, é obrigatório incluir sinalizações visíveis que alertem sobre riscos elétricos, reforçando a conscientização dos operadores.

2. Proteção contra contatos diretos e indiretos

Outro ponto indispensável é a implementação de barreiras físicas e invólucros que evitem contato acidental com partes energizadas. Dessa forma, o painel protege tanto contra choques elétricos diretos quanto contra descargas indiretas. Nesse sentido, o aterramento adequado desempenha papel essencial para dissipar correntes de fuga com segurança.

3. Dispositivos de proteção e seccionamento

A NR-10 também exige que o painel possua dispositivos capazes de interromper rapidamente o fornecimento de energia em caso de falha. Para isso, é necessário instalar disjuntores, fusíveis e relés dimensionados de acordo com a carga. Além disso, é importante prever sistemas de seccionamento que permitam o desligamento seguro durante manutenções.

4. Resistência e qualidade dos materiais

Para garantir a durabilidade, os materiais utilizados no painel devem ser compatíveis com o ambiente de instalação. Por exemplo, locais com alta umidade ou presença de poeira exigem invólucros com grau de proteção IP mais elevado. Assim, é possível evitar falhas prematuras e reduzir o risco de acidentes.

5. Documentação e identificação clara

Por fim, todo painel deve ser acompanhado de documentação técnica detalhada e atualizada. Da mesma forma, é necessário identificar claramente cada circuito, dispositivo e parâmetro elétrico, permitindo que técnicos e operadores localizem rapidamente as informações necessárias para manutenção ou operação.

Passo a passo para projetar um painel elétrico conforme a NR-10

Passo 1: Levantamento de requisitos

Inicialmente, deve-se analisar o local de instalação, levando em conta fatores como temperatura, umidade, risco de corrosão e espaço disponível. Além disso, é fundamental levantar a demanda elétrica e possíveis expansões futuras, garantindo que o painel seja dimensionado corretamente desde o início.

Passo 2: Seleção de componentes

Com as informações em mãos, o próximo passo é escolher componentes certificados, que estejam em conformidade com as normas nacionais e internacionais. Assim, disjuntores, barramentos, conectores e dispositivos de proteção devem apresentar qualidade comprovada, evitando falhas e melhorando a confiabilidade do sistema.

Passo 3: Desenvolvimento do projeto elétrico

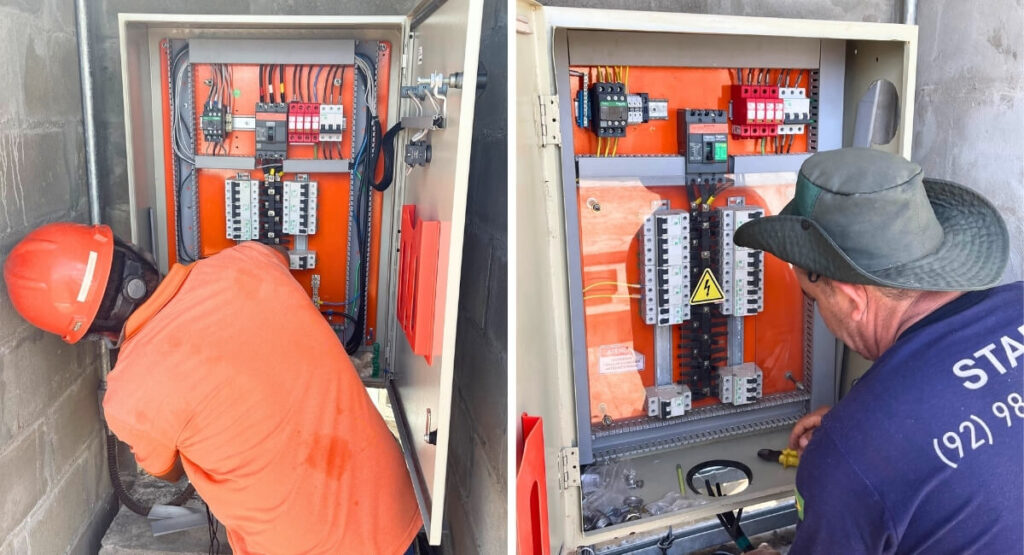

Nesta etapa, é elaborado o diagrama unifilar e o layout interno do painel. Ao organizar os componentes, é necessário manter espaços adequados para ventilação e permitir fácil acesso para manutenção. Além disso, o posicionamento estratégico dos dispositivos de proteção garante intervenções mais seguras.

Passo 4: Implementação das medidas de segurança

Para atender à NR-10, o projeto deve incluir bloqueios mecânicos, barreiras isolantes, etiquetas de advertência e sistemas de aterramento eficientes. Assim, qualquer intervenção no painel poderá ser realizada com segurança e de acordo com procedimentos padronizados.

Passo 5: Testes e comissionamento

Por fim, antes da entrega, o painel deve passar por testes elétricos, como verificação da continuidade do aterramento, resistência de isolamento e funcionamento dos dispositivos de proteção. Dessa forma, é possível garantir que o equipamento atenda às exigências técnicas e de segurança.

Benefícios de seguir a NR-10 no projeto de painéis elétricos

Projetar um painel de acordo com a NR-10 traz vantagens significativas. Em primeiro lugar, aumenta a segurança dos trabalhadores, reduzindo a probabilidade de acidentes. Além disso, prolonga a vida útil do equipamento, minimiza paradas não programadas e melhora a eficiência energética.

Do ponto de vista legal, evita autuações e multas. Consequentemente, a empresa preserva sua imagem e mantém um ambiente de trabalho mais seguro e produtivo.

Considerações finais

Em resumo, projetar painéis elétricos conforme a NR-10 não é apenas uma exigência legal, mas uma prática indispensável para garantir segurança, confiabilidade e eficiência. Portanto, ao investir em um projeto bem estruturado, você reduz riscos, cumpre a legislação e agrega valor à sua instalação elétrica.
